RTSP协议分析

实时流协议( RTSP )是一种应用级网络协议,旨在通过适当的传输协议对多媒体传输流(例如交互式媒体、视频和音频)进行复用和打包 。RTSP 在娱乐和通信系统中用于控制流媒体服务器。该协议用于建立和控制端点之间的媒体会话。媒体服务器的客户端发出播放、录制等命令 暂停,以便于实时控制从服务器到客户端(视频点播)或从客户端到服务器(录音)的媒体流。

RTSP协议

RTSP协议在某些方面与HTTP类似,但 RTSP 定义了可用于控制多媒体播放的控制序列。HTTP 是无状态的,而 RTSP 有状态;当需要跟踪并发会话时使用标识符。与 HTTP 一样,RTSP 使用 TCP 来维护端到端连接,虽然大多数 RTSP 控制消息由客户端发送到服务器,但某些命令会沿另一个方向传播(即从服务器到客户端)。

这里介绍的是基本的 RTSP 请求。一些典型的HTTP 请求(例如 OPTIONS 请求)也可用。TCP和UDP的默认传输层端口号都是 554 ,后者很少用于控制请求。

RTSP分为服务器与客户端,RTSP协议定义了服务器-客户端之间的接口,主要有OPTIONS,DESCRIBE,SETUP,PLAY,TEARDOWN,RECOED,ANNOUNCE。RTSP并不包括具体数据的传输,该功能一般由RTP与RTCP协议来实现,并可以通过TCP或UDP两种底层传输方式进行。

  • RTSP,对流媒体提供诸如播放、暂停、快进等操作
  • RTP,负责对流媒体数据进行封包并实现媒体流的实时传输
  • RTCP,提供流量控制和拥塞控制等

下面我将分别介绍一下几个接口

C->S代表客户端向服务端发送

S->C代表服务端向客户端发送

OPTIONS

客户端向服务端发送option请求,询问服务端有哪些指令可用。服务端返回可用的指令。

C->S:  OPTIONS rtsp://example.com/media.mp4 RTSP/1.0
       CSeq: 1
       Require: implicit-play
       Proxy-Require: gzipped-messages

S->C:  RTSP/1.0 200 OK
       CSeq: 1
       Public: DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE

DESCRIBE

客户端向服务端发送descripe请求,向服务端请求会话描述信息(一般是SDP),在Content-Type字段中可以得知会话描述信息类型

C->S: DESCRIBE rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 2

S->C: RTSP/1.0 200 OK
      CSeq: 2
      Content-Base: rtsp://example.com/media.mp4
      Content-Type: application/sdp
      Content-Length: 460

      m=video 0 RTP/AVP 96
      a=control:streamid=0
      a=range:npt=0-7.741000
      a=length:npt=7.741000
      a=rtpmap:96 MP4V-ES/5544
      a=mimetype:string;"video/MP4V-ES"
      a=AvgBitRate:integer;304018
      a=StreamName:string;"hinted video track"
      m=audio 0 RTP/AVP 97
      a=control:streamid=1
      a=range:npt=0-7.712000
      a=length:npt=7.712000
      a=rtpmap:97 mpeg4-generic/32000/2
      a=mimetype:string;"audio/mpeg4-generic"
      a=AvgBitRate:integer;65790
      a=StreamName:string;"hinted audio track"

SDP(Session Description Protocol)描述会话协议,它只是一种信息格式的描述标准,本身不属于传输协议,但是可以被其他传输协议用来交换必要的信息,用于两个会话实体之间的媒体协商。
SDP的内容格式基本上是 <类型>=<值>。

SETUP

SETUP 请求指定必须如何传输单个媒体流。而且因为RTSP是有状态的,所以SETUP请求完成后才能进行下一步。客户端请求中Transport字段包含两个客户端的端口,分别是RTP和RTCP的端口,这两个端口我们在上面说过。同时,在服务端返回的时候也有两个RTP和RTCP对等的端口,并且还返回了一个Session,用于接下来的对话。这个命令主要是协助RTP传输视频流的,在这里我们可以选RTP/AVP和RTP/AVP/TCP,因此我们说视频的推流方式是看客户端的。

C->S: SETUP rtsp://example.com/media.mp4/streamid=0 RTSP/1.0
      CSeq: 3
      Transport: RTP/AVP;unicast;client_port=8000-8001

S->C: RTSP/1.0 200 OK
      CSeq: 3
      Transport: RTP/AVP;unicast;client_port=8000-8001;server_port=9000-9001;ssrc=1234ABCD
      Session: 12345678

PLAY

play请求将会播放一个媒体流,服务器返回一个RTP的链接,这个RTP就是视频流

C->S: PLAY rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 4
      Range: npt=5-20
      Session: 12345678

S->C: RTSP/1.0 200 OK
      CSeq: 4
      Session: 12345678
      RTP-Info: url=rtsp://example.com/media.mp4/streamid=0;seq=9810092;rtptime=3450012

PAUSE

PAUSE 请求会暂时停止一个或所有媒体流,以便稍后可以通过 PLAY 请求恢复。

C->S: PAUSE rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 5
      Session: 12345678

S->C: RTSP/1.0 200 OK
      CSeq: 5
      Session: 12345678

ANNOUNCE

这个步骤主要还是传输SDP,一般来说有两种用途(1)C->S:客户端向服务器端发布URL指定的媒体信息描述;(2) S->C:实时更新对话描述。若媒体表示中新增了一个媒体流,例如在直播过程中,则整个媒体表示的description都要被重新发送,而不是只发送新增部分。

C->S: ANNOUNCE rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 7
      Date: 23 Jan 1997 15:35:06 GMT
      Session: 12345678
      Content-Type: application/sdp
      Content-Length: 332

      v=0
      o=mhandley 2890844526 2890845468 IN IP4 126.16.64.4
      s=SDP Seminar
      i=A Seminar on the session description protocol
      u=http://www.cs.ucl.ac.uk/staff/M.Handley/sdp.03.ps
      e=mjh@isi.edu (Mark Handley)
      c=IN IP4 224.2.17.12/127
      t=2873397496 2873404696
      a=recvonly
      m=audio 3456 RTP/AVP 0
      m=video 2232 RTP/AVP 31

S->C: RTSP/1.0 200 OK
      CSeq: 7

GET_PARAMETER

GET_PARAMETER请求用于设置指定媒体流的参数。

S->C: GET_PARAMETER rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 9
      Content-Type: text/parameters
      Session: 12345678
      Content-Length: 15

      packets_received
      jitter

C->S: RTSP/1.0 200 OK
      CSeq: 9
      Content-Length: 46
      Content-Type: text/parameters

      packets_received: 10
      jitter: 0.3838

TEARDOWN

TEARDOWN 请求用于终止会话。它会停止所有媒体流并释放服务器上所有与会话相关的数据。

C->S: TEARDOWN rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 8
      Session: 12345678

S->C: RTSP/1.0 200 OK
      CSeq: 8

以上就是几个比较重要的请求选项了

抓包实测

工具是使用Wireshark和VLC视频播放工具


OPTION

C->S

S->C

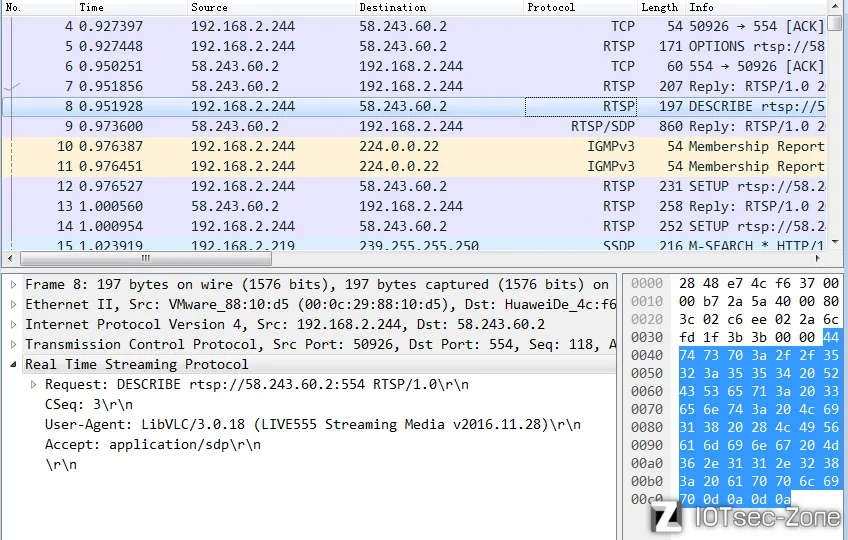

DESCRIBE

C->S


S->C


SETUP

C->S


S->C


C->S


S->C


PLAY

C->S


S->C


接下来服务端通过RTP协议往客户端发送视频流了


GET_PARAMETER



TEARDOWN



RTSP认证

这里介绍一下需要认证登录的RTSP




这里我们可以看见,我们首先发送DESCRIBE请求,然后服务端返回401未认证,提示客户端需要密码验证,包中携带了realm和nonce参数。客户端输入账号密码后,客户端再次发送一个DESCRIBE请求,携带了username和response信息。而response包含密码信息,他的计算方式是response=md5(md5(username:realm:password):nonce:md5(public_method:url)); 认证成功后服务端返回SDP。

shodan搜索设备

我们去shodan搜索引擎上使用 port:554 has_screenshot:true 搜索

然后打开VLC视频工具

打开网络串流

输入shodan搜到的ip和端口
然后点击播放(可能会有一些不能播放,需要多试几次)
