最近有朋友正在了解ECU中的各类接插件/连接器,但不知道如何去查找相关信息,甚至不知道接口的名称是什么,貌似不少人也有同样的困惑。正好我笔记里面有,整理出现供大家参考。以下是我个人的经验总结,难免有所不足。若有遗漏或错误的,请不吝赐教。

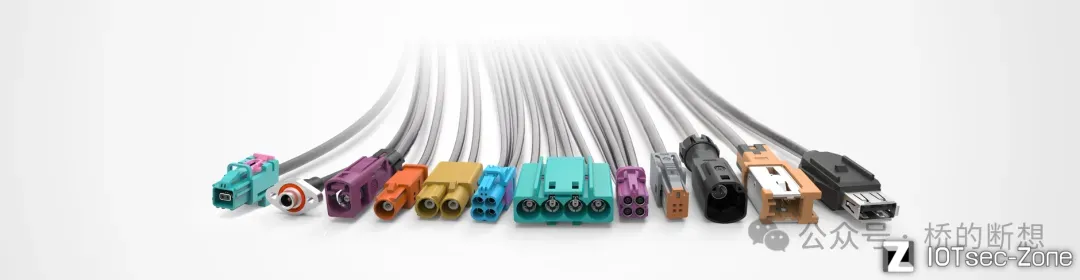

在测试零部件,搭建台架的时候,很多情况下没有完整的接插件线束。此时需要自己识别并连接所需的接口线束。当手头没有对应的线束的时候,需要使用一些平替,如杜邦线、插簧端子等。当我们不知道对应的连接器类型的时候,可以去供应商的网站上查找。主要的连接器供应商有 TE、Molex、Rosenberger 等。汽车上使用了大量的连接器,主要包括两类。

一种是通用型连接器,连接器的针脚数量较少,大多都有较为明确的定义,通过标准定义了物理、电气特性。本文主要介绍此类连接器。


另外一种连接器,以定制居多,外形各异。针脚的数量较多,针脚用途由厂商自定义。本文不涉及此类连接器。在测试中缺乏此类线束的时候,可以使用杜邦线、插簧端子线束代替部分针脚使用。


HSD

高速数据 (HSD,High-Speed Data) 接头专为汽车市场而设计,支持高达 6 GHz 数据传输速率。适用于信息娱乐模块、LVDS摄像头、USB和显示装置等应用上。HSD 具有多种的集成类型——单腔、双腔,。


车机主机与显示器连接使用的带电源的HSD线束,如下图。


不同颜色的连接器的外形也存在差异。TBOX 上 USB 模拟以太网一般采用 Coding Standard UP-A 公头。


支持 USB 2.0 协议、LVDS 协议 、GVIF 协议,可用于 USB 连接、显示器连接、相机连接等。在汽车中,车机 USB 通常采用此接口。


HSL 线束零售较少,测试中可用 SPH 代替使用。

SPH端子是一种用于连接电线的压接端子,SPH是其系列名称,由JST Sales America Inc.生产。

线束制作可以看以前的文章 车联网安全基础知识之USB SPH2.0线束制作。

FAKRA/FAKRA-Mini

FAKRA 用于射频模拟/数字信号的同轴连接系统,支持高达 6 GHz 数据传输速率。2000 年时,以德国车厂为首的欧美12家车厂,共同推出的一种汽车专用的音响与天线规格接头。后来推广至具有射频特性传输信号的功能,如视频、导航、蜂窝网络、Wi-Fi、摄像头、V2X 等。在汽车行业中天线一般都采用 FAKRA 。FAKRA连接器源自罗森伯格,经过二十余年的发展,FAKRA已成为汽车行业通用的标准射频连接器。


应用

  • 4K 相机

  • 传感器

  • 高分辨率显示器

  • 广播天线

  • WLAN 天线

  • 移动互联网天线 (4G/5G)

  • V2X 天线

支持协议

  • GMSL2/3

  • FPD-Link III/IV

  • APIX3

  • MIPI


不同颜色有其特殊的定义,如紫色用于GSM,蓝色用于GPS等。


USB

USB 很常见就不过多介绍了。

目前在汽车中主要使用USB2.0, 而速度更快的USB3.0仅有少量使用。主要用于与手机、U盘等外设的连接。


MQS (Multi Quadlok System)

MQS 连接器是一种用于汽车应用的微型化连接器系统,由 TE Connectivity 公司开发和生产。

紧凑型接插件中的就使用了多种类型的MQS连接器,用于电源以及各类信号的传输。


H-MTD

High-Speed Modular Twisted-Pair Data 高速模块化双绞线数据连接器,由罗森伯格于2017年推出。该款连接器主要针对车载差分信号链路传输,是360°全屏蔽系统。

H-MTD 常用于车载以太网,支持百兆和千兆以太网。


MATEnet

MATEnet 连接器是用于汽车以太网的模块化和可扩展小型化数据连接器系统。根据 IEEE 100BASE‐T1 和 1000BASE‐T1 标准,它的传输效率高达 1 Gbps,如果采用替代技术,传输速率则高达 4 Gbps。基于 TE 久经考验的 NanoMQS 端子,它能够提供真正的汽车稳健性,并兼容非屏蔽双绞线 (UTP) 和屏蔽双绞线 (STP)。多用于车载以太网络。


RJ45

常用的以太网接口除了H-MTD、MATEnet 以外,不少 ADAS 模块有使用标准 RJ45 网口。


其他线束

连接器厂商私有系列

连接器厂商自行设计的线束系列,如Molex HSAutoLink 。


杜邦线

杜邦线是一种由美国杜邦公司生产的特殊效用排线,也称为缝纫线或Jumper Wire。主要用于电子行业的电路实验中,能够非常牢靠地与插针连接,无需焊接,便于快速进行电路试验。杜邦线的三种类型为:公公线、公母线、母母线。在零部件测中常用于连接接插件中的电源和信号针脚。


插簧端子

插簧端子是一种通用型的电气连接器件,主要用于电子设备和线缆连接。在测试中通常用于连接ECU扁平的电源接口。常使用的规格为 2.8mm。


实例


参考

  • TE Connectivity: Connectors & Sensors for a Connected, Sustainable Future

  • Molex

  • H-MTD® – High-Speed Modular Twisted-Pair Data
