D-link M30固件模拟

最近在学习IOT的固件，所以找了dlink的M30固件来进行模拟，首先从官网上下载1.10版本，因为固件是加密过的，需要解密，然后再进行模拟。

固件解密

github上已经有了解密dlink固件的程序[GitHub - devttys0/delink](https://github.com/devttys0/delink.git)，下载下来，使用rust进行编译最后生成delink，然后解密。

./delink M30A1_FW110B02.bin m30_110_dec.bin

解密完成后，使用binwalk来提取固件。

binwalk -Me m30_110_dec.bin

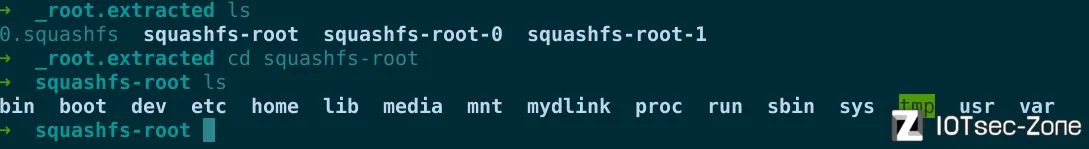

提取成功之后，可以得到squashfs文件系统。

固件模拟

固件分析

在模拟之前，需要先大概过一下这个固件的关键信息，如web服务，启动脚本等。

为了方便，我使用firmwalker对squashfs-root文件夹进行扫描。

./firmwalker.sh ./squashfs-root

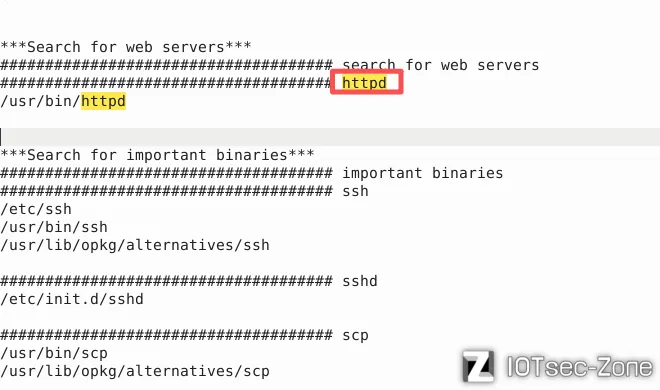

完成之后查看扫描结果，看能否发现一些关键服务以及脚本。

发现了一个关键的web服务程序httpd。同时需要留意一下以下几个目录：bin, sbin，usr/bin，usr/sbin，提取出来的可执行程序可能会指向不正确的链接，如/dev/null，需要修复一下，让它们指向busybox。脚本如下：

#!/bin/sh
# 批量修改 ./bin/、./sbin/、./usr/bin/、./usr/sbin/ 下指向 /dev/null 的软链接
# 定义需要处理的目录和对应的busybox路径
TARGETS="
./bin ../bin/busybox
./sbin ../bin/busybox
./usr/bin ../../bin/busybox
./usr/sbin ../../bin/busybox
"

# 遍历每一行配置
echo "$TARGETS" | while read dir busybox_link; do
    # 跳过空行
    [ -z "$dir" ] && continue

    # 检查目录是否存在
    if [ ! -d "$dir" ]; then
        echo "警告：目录 $dir 不存在，跳过该目录"
        continue
    fi

    echo "========================================"
    echo "开始处理目录：$dir（链接指向：$busybox_link）"
    # 遍历目录下所有文件
    for file in "$dir"/*; do
        # 跳过子目录
        [ -d "$file" ] && continue

        # 检查是否是指向 /dev/null 的软链接
        if [ -L "$file" ] && [ "$(readlink "$file")" = "/dev/null" ]; then
            # 删除旧链接
            rm -rf "$file"
            # 创建新链接
            ln -s "$busybox_link" "$file"
            echo "  已修改：$file -> $busybox_link"
        fi
    done
done

echo -e "\n所有目录处理完成！"

启动web服务

httpd是aarch64小端，所以我用qemu-system-aarch64来模拟，模拟之前先配置主机网络。

sudo tunctl -t tap0
sudo ifconfig tap0 192.168.0.4/24 up

然后启动qemu虚拟机

qemu-system-aarch64 \
    -M virt -m 4G -cpu cortex-a72 -smp 2 \
    -bios QEMU_EFI.fd \
    -drive id=hd0,media=disk,if=none,file=debian-10-generic-arm64-20201207-477.qcow2 \
    -device virtio-scsi-pci \
    -device scsi-hd,drive=hd0 \
    -net nic -net tap,ifname=tap0,script=no,downscript=no -nographic

启动之后为虚拟机添加网卡并配置ip。

brctl addbr br0
brctl addif br0 enp0s1
ip link set enp0s1 up
ip link set br0 up
ifconfig br0 192.168.0.3/24

我们将squashfs-root文件夹打包传到虚拟机中，并启动httpd。

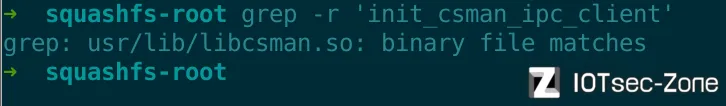

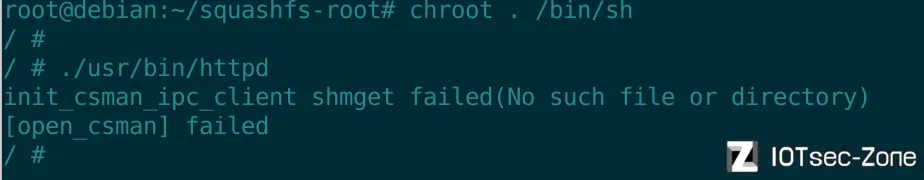

这里报错了，我们找一下init_csman_ipc_client函数，发现在libcsman.so中。

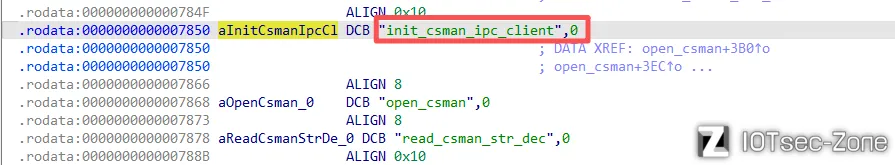

将libcsman.so拖到ida中，查找字符串。

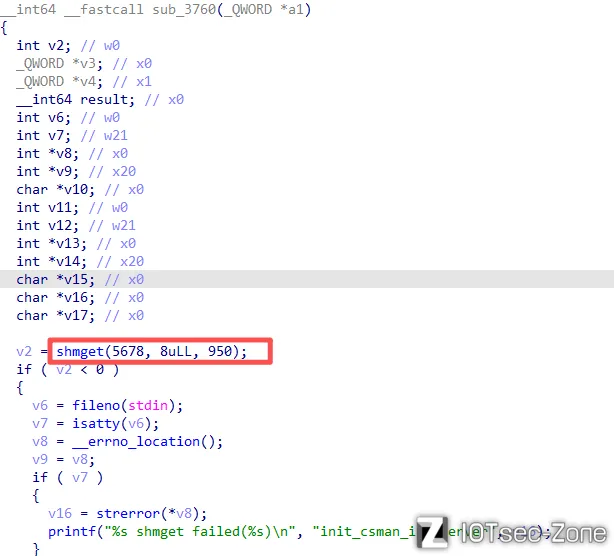

定位到函数位置。

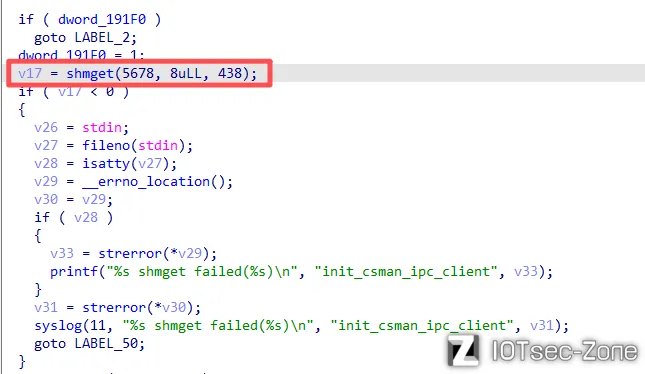

可以看到这里调用了一个shmget，返回值小于0，通过查询，我们得到如下信息：

shmget 是 Linux 系统中 System V 共享内存 的核心函数，作用是创建 / 获取一个共享内存段的标识符，进程间可通过这个标识符访问同一块内存，实现高效数据通信。
参数1为共享内存的唯一标识（键值），参数2为共享内存段的大小（字节），参数3为

标志位，组合使用：

IPC_CREAT：创建新的共享内存（不存在则创建，存在则获取）；

IPC_EXCL：配合 IPC_CREAT 使用，若内存已存在则报错（确保创建新内存）；

权限位：如 0666（可读可写，和文件权限一致）。
