1、信息收集
固件版本3971、4325。

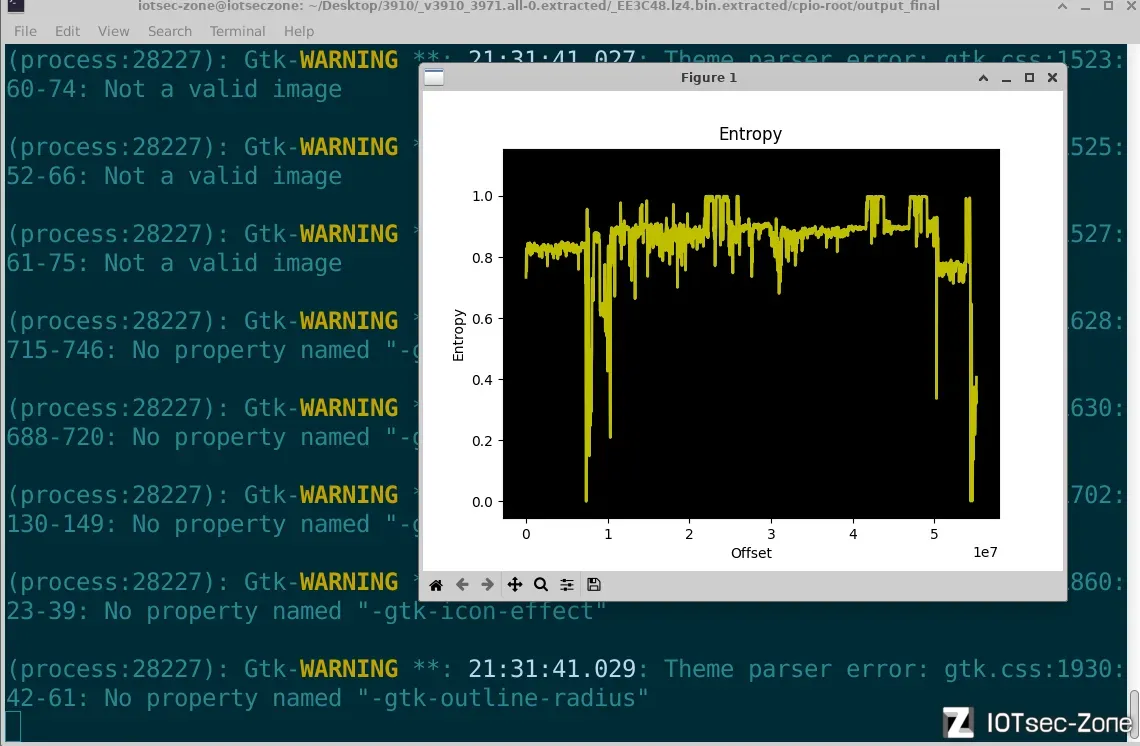

首先对于Draytek的固件解密要用到draytools这个工具。我们先拿到这个加密固件，然后用binwalk看一下这两个文件的熵值。

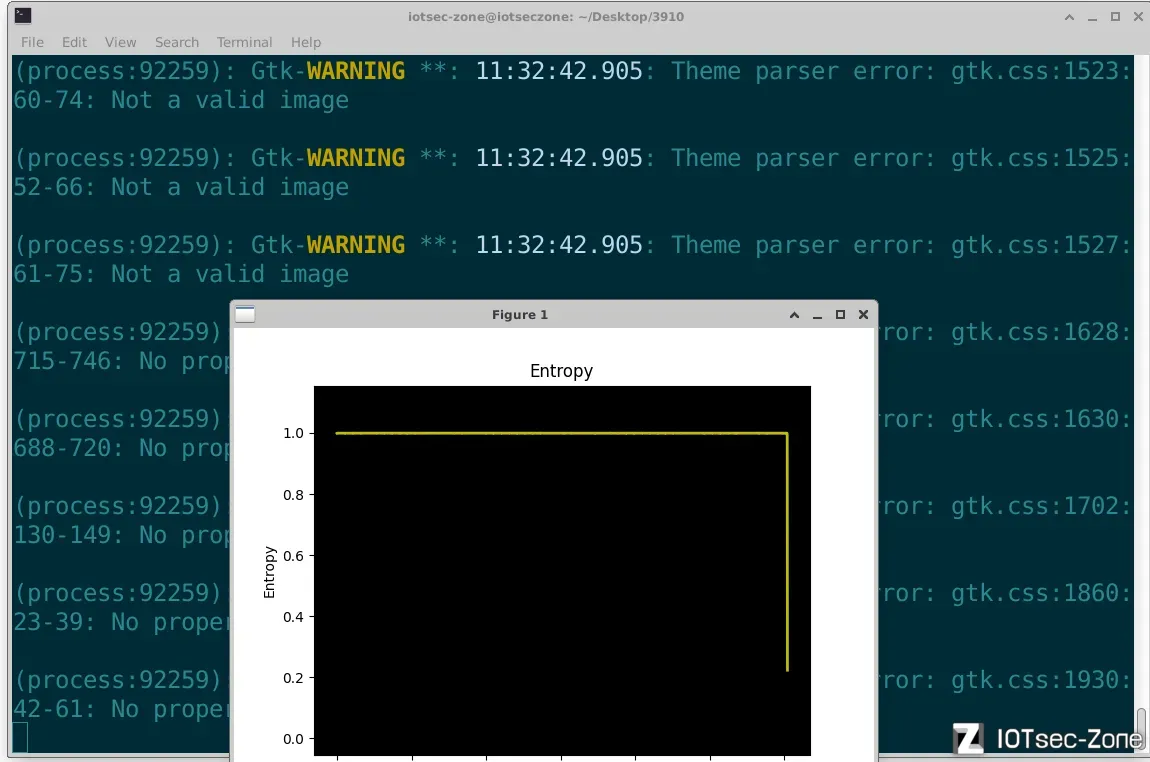

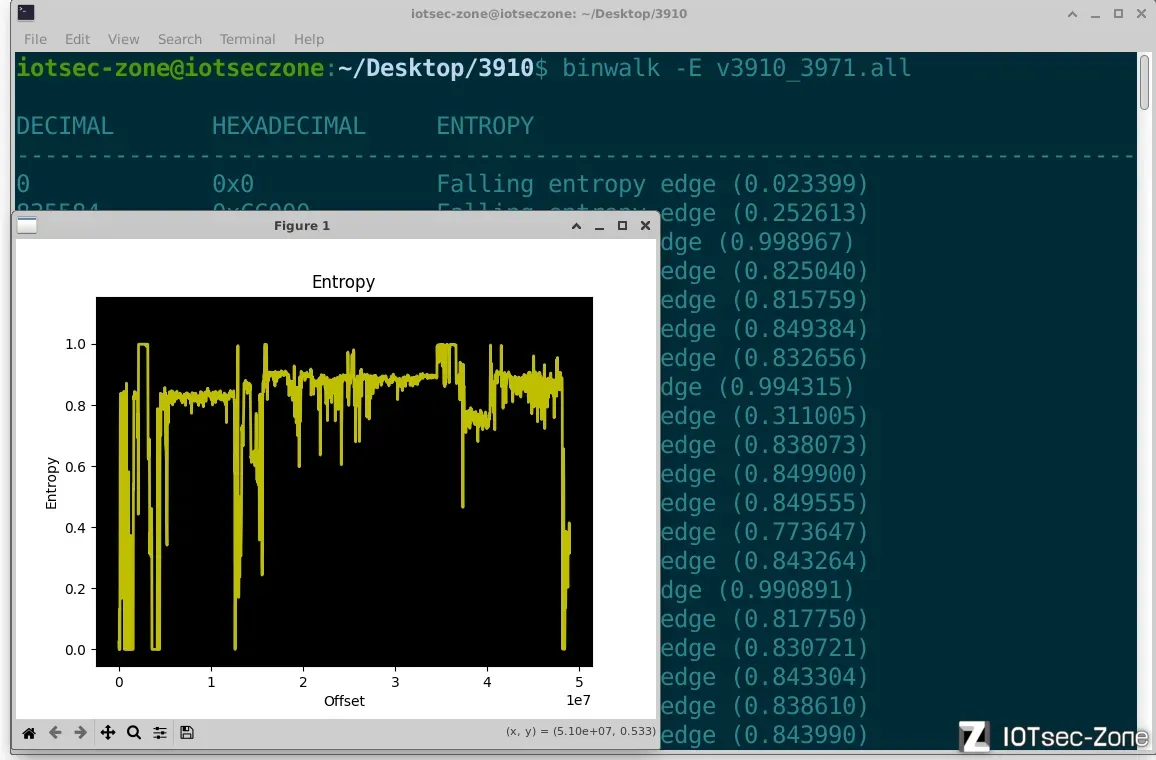

这是3971的熵值，着我们还是第一次见到。再看一下4325版本。

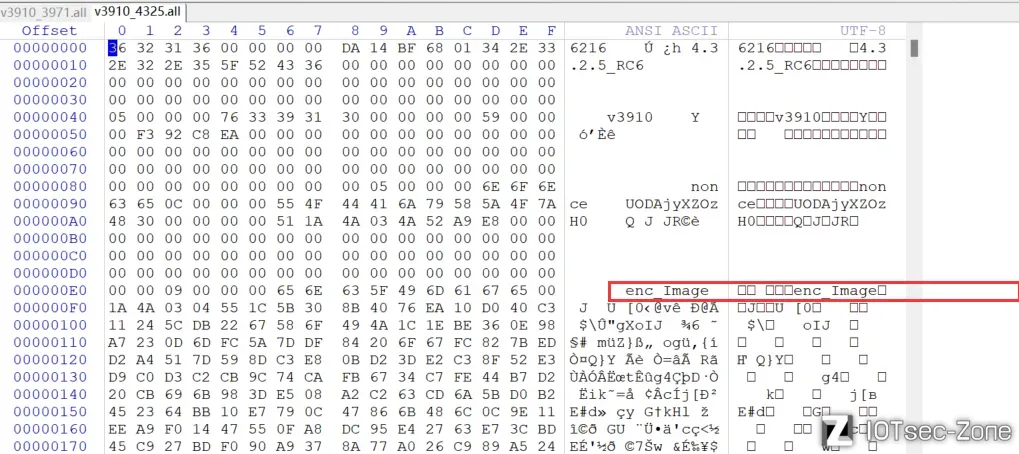

最后面熵值有变化。我们看看这两个文件的16进制，有没有什么内容。

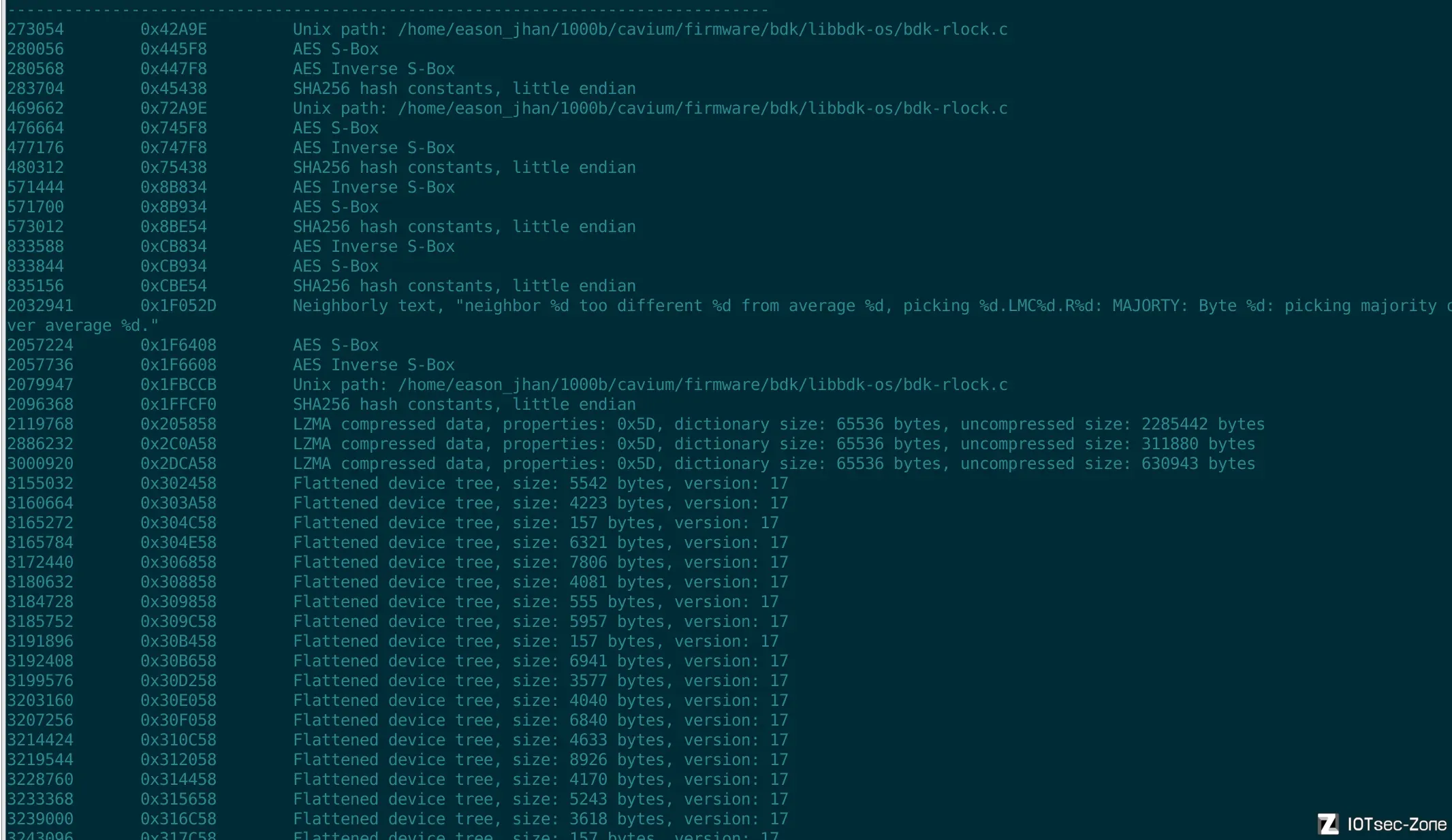

然后我们解包3971版本后出现了很多文件，我们找找有没有可用的。当我们把3910的3971解包后发现了关于AES 的字样，其中有S盒、SHA256 hash。这些提取的文件应该是未加密的，他们包含了AES和SHA256的常量，说明这段代码具备加密的能力，或者进行验证之类的。
在这之前我们尝试用binwalk解包3971版本，但是似乎无法直接提取文件系统，我们要换种方式，先用binwalk看下内容。
这个3971版本有超级多的内容，我们看下有没有需要用到的。
这里看到4325版本是加密的，需要一个enc_image的东西解密，我们在之前见到过类似解密方式，可能会有一个解密程序存在。
总结一下我们的发现，能确定4325版本是加密状态的。
2、尝试解包3971版本
我们使用binwalk解包。

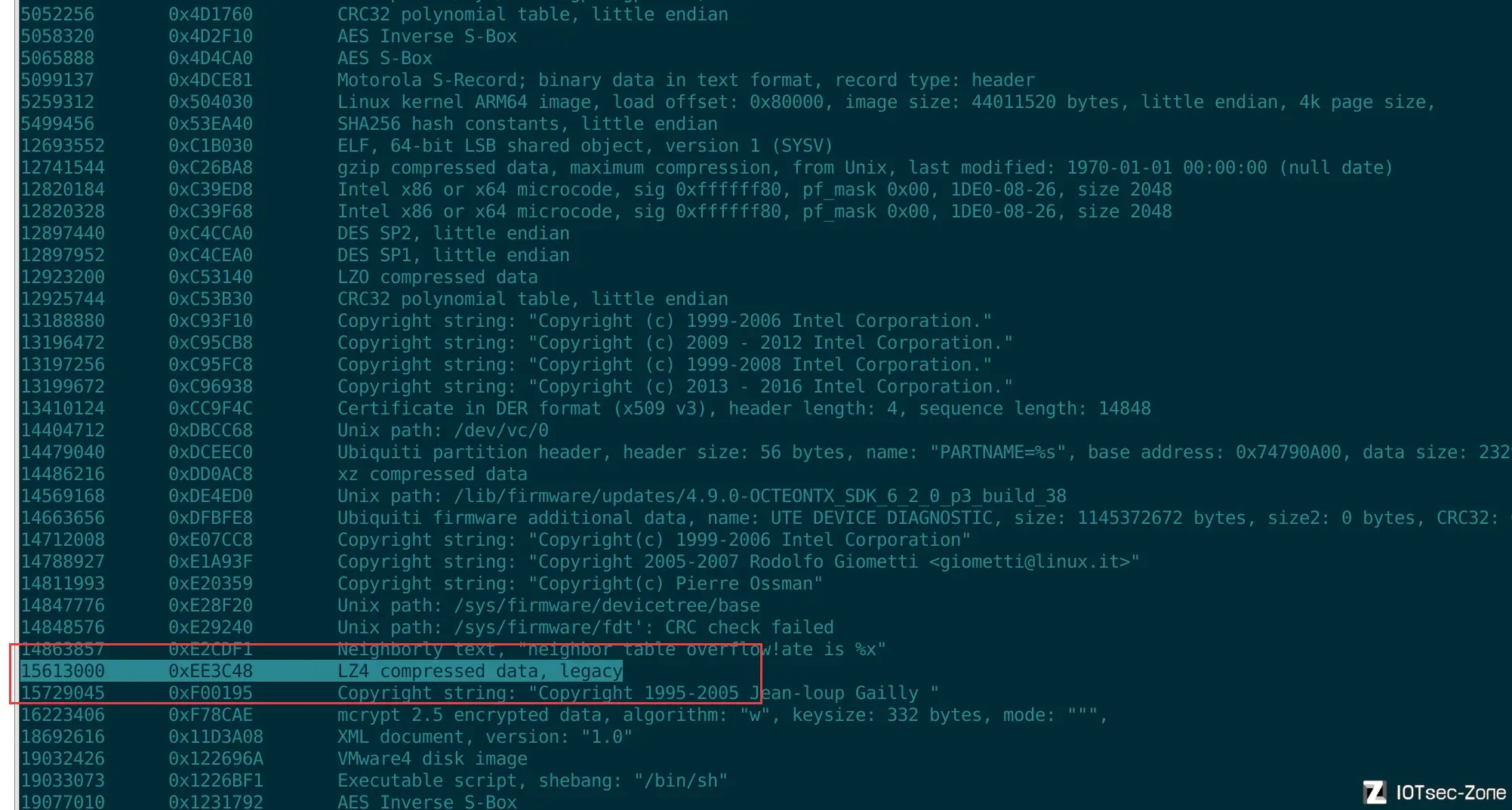

通过binwalk发现3971文件系统通过LZ4加密，我们需要安装一个LZ4依赖让binwalk解包。
这里似乎找到了Key，是这样的，网上的旧版Key是0DraytekKd5Eason3DraytekKd5Eason，然后我们找他的特征，发现了这一段，还有一点就是ChaCha20的Key通常32字节，我们可以根据旧版Key调整。
0DraytekKd5Jason3DraytekKd5Jason

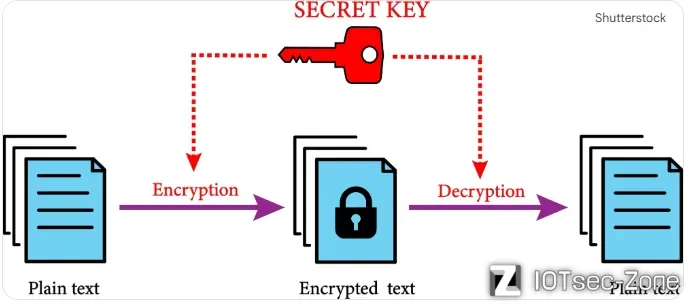

既然到了这里我们先去了解一下ChaCha20算法。
1、ChaCha20算法
2、安全问题所在
为什么这个算法很安全呢，但是这里Draytek出现了错误，加密很难，密钥管理更难，这应该算是对称加密的一个难题了。
1、硬编码Key,他把Key写死在路由器的升级程序里，这意味着所有型号路由器的密钥都是通用的，但是这个问题很难解决，如果每个设备密钥都不同，管理起来超级麻烦。
1、硬编码Nonce，他本意就是一次性数字，如果Key相同，Nonce每次都不同，但这里Nonce也是写死的，造成的安全问题就是我们抓到了两份同版本的固件，他的密文流是完全对应的，如果我们直到一个字节的明文，就能推出另一个。
3、寻找解密程序
我们追踪一下dd截出来的内核文件看一下有啥信息。
这里猜测Key为这个值原因在于Vigor有历史通用密钥，所以这里猜测一下。

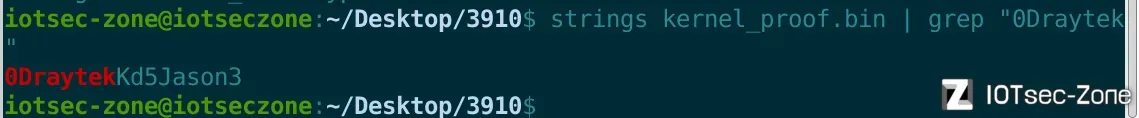

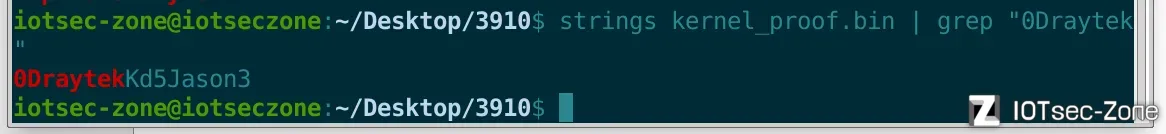

strings kernel_proof.bin | grep "0Draytek"
提取密钥、加密逻辑文件

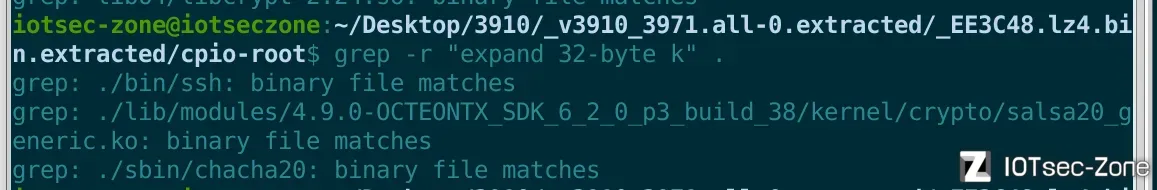

这里我们找到一个chacha20可执行程序，我们看一下，或者丢到IDA里面。
这里我们关注这个chacha20文件，因为前面分析了是chacha20加密算法，我们看下是谁调用了这个chacha20。
这里出现了经典的固件升级文件则有一个文件，后面应该是解密需要的东西。
chacha20 $enc_file $denc_file $TMP_FW_OUTPUT_FOLDER/nonce
chacha20 <输入文件> <输出文件> <Nonce文件>
一共需要3个参数，我们在系统中找一找所需要的文件。
1、密钥(Key)

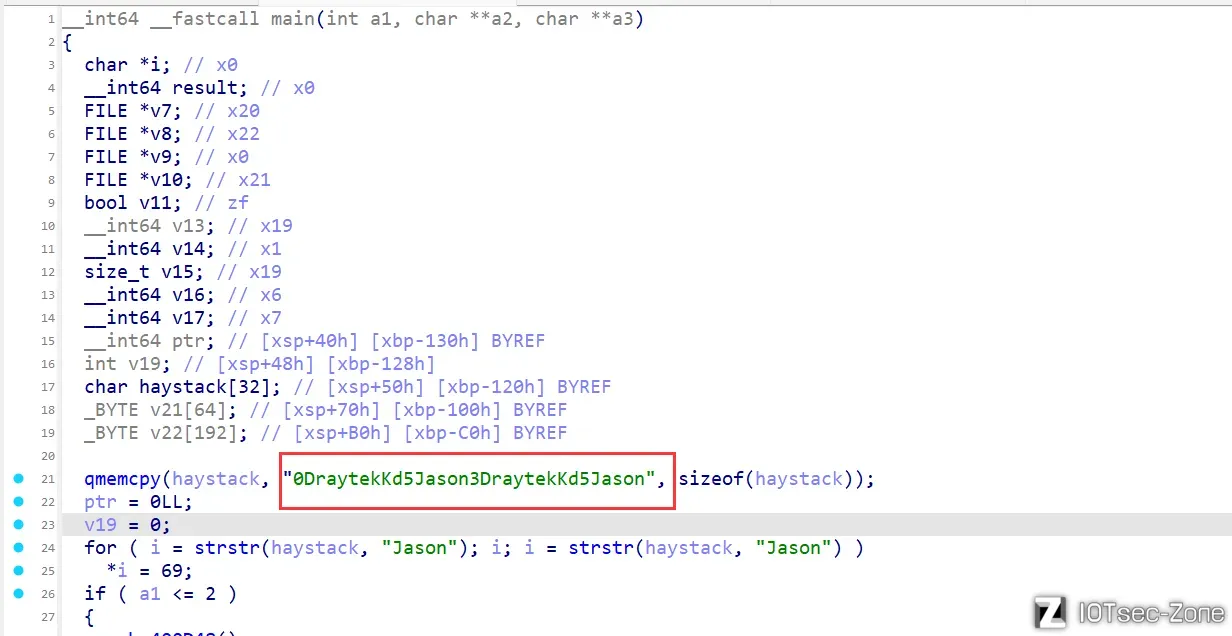

这里我们的密钥(Key)没有通过命令行传输，说明密钥100%硬编码，我们到chacha20里面找找看。
这里就和我们之前的猜想一模一样了，这个确实是密钥Key。
0DraytekKd5Eason3DraytekKd5Eason
但是这里有些问题，就在下面几行，他进行了一个替换，把J替换成了E，也就是说我们原来的密钥明文的是无法使用的。

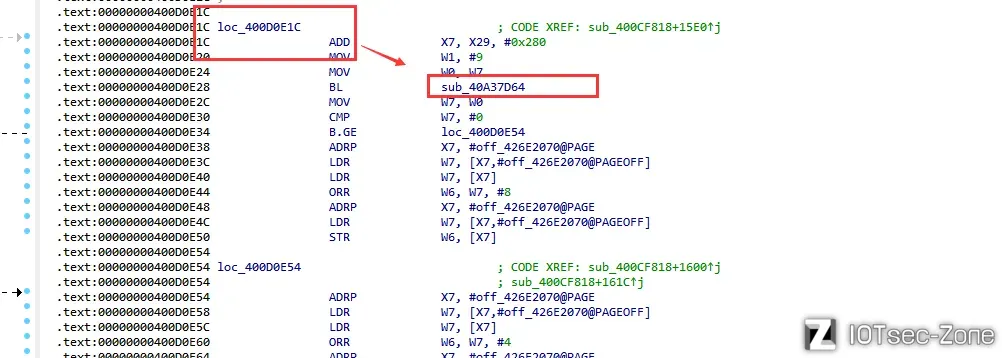

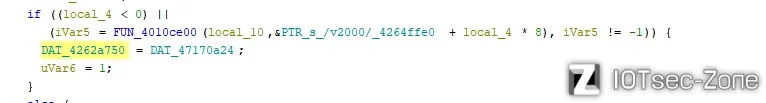

下面这段for循环,作用是与Json进行比对,在这个字符串中检索,发现的话会将第一个字符替换为ASCII码替换为69,就是E.
2、Nonce

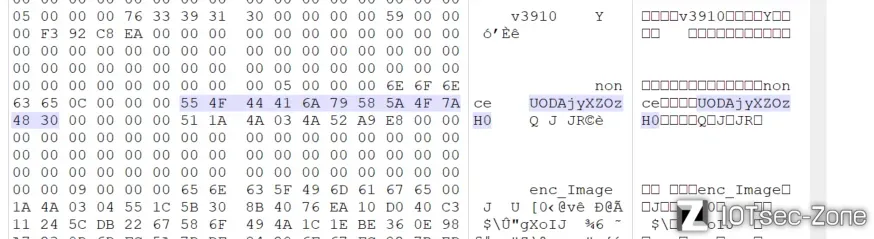

我们在之前找到过这个值
UODAjyXZOzH0
3、FW_upload文件

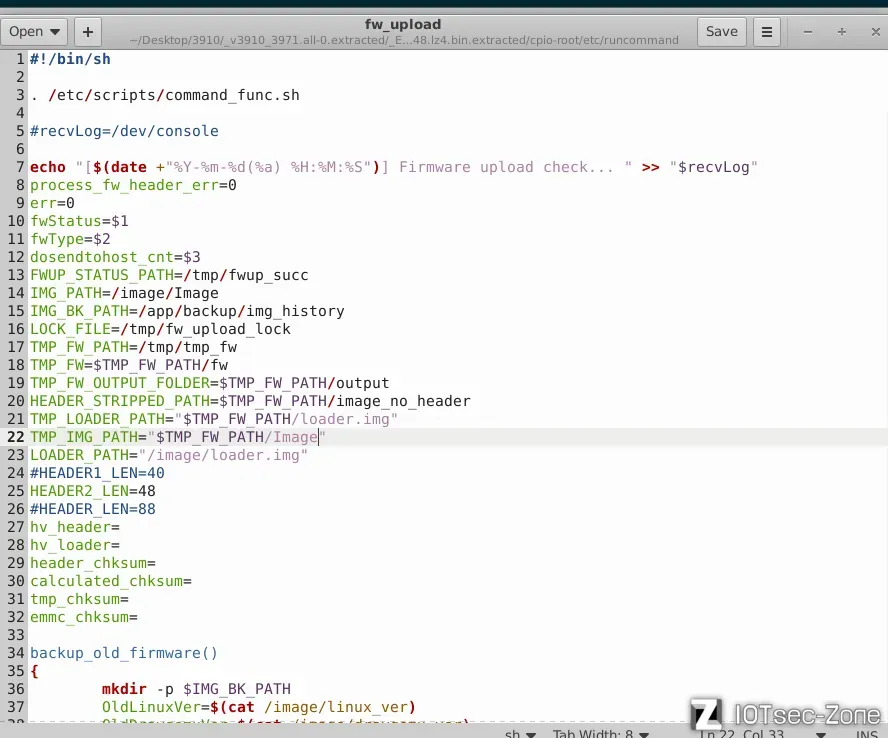

接下来分析一下这个文件内容。
这个脚本就是解密程序了。

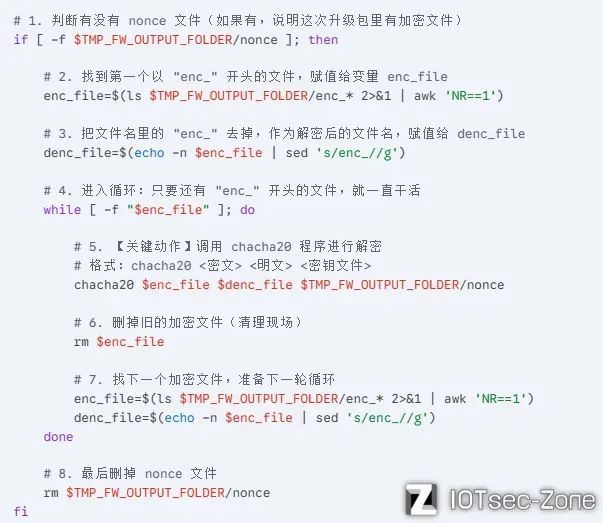

我们分析最核心的这一段，这里有些文件，我们一个一个分析。
1、$enc_file
这段就是固件被fw_unpacker切开，识别出的加密数据块，就是上了锁的压缩包
2、$denc_file
脚本里解密后的文件
3、$TMP_FW_OUTPUT_FOLDER/nonce
存放随机数的文件
4、尝试解密4325版本
现在我们收集了所有解密需要的，算法、密钥以及随机数。
总结一下我们手上有的信息。
1、chacha20
# 语法
./sbin/chacha20 <加密文件> <解密后输出文件> <Nonce文件路径>
# 举例（假设你在文件系统根目录，且已经有了 nonce 文件）
./sbin/chacha20 stage1.bin stage1_dec.bin nonce
2、 fw_unpacker
# 语法
./usr/sbin/fw_unpacker -i <完整固件包> -o <输出目录> -m <型号>
# 举例
./usr/sbin/fw_unpacker -i v4325.all -o ./output/ -m v3910
1、第一步

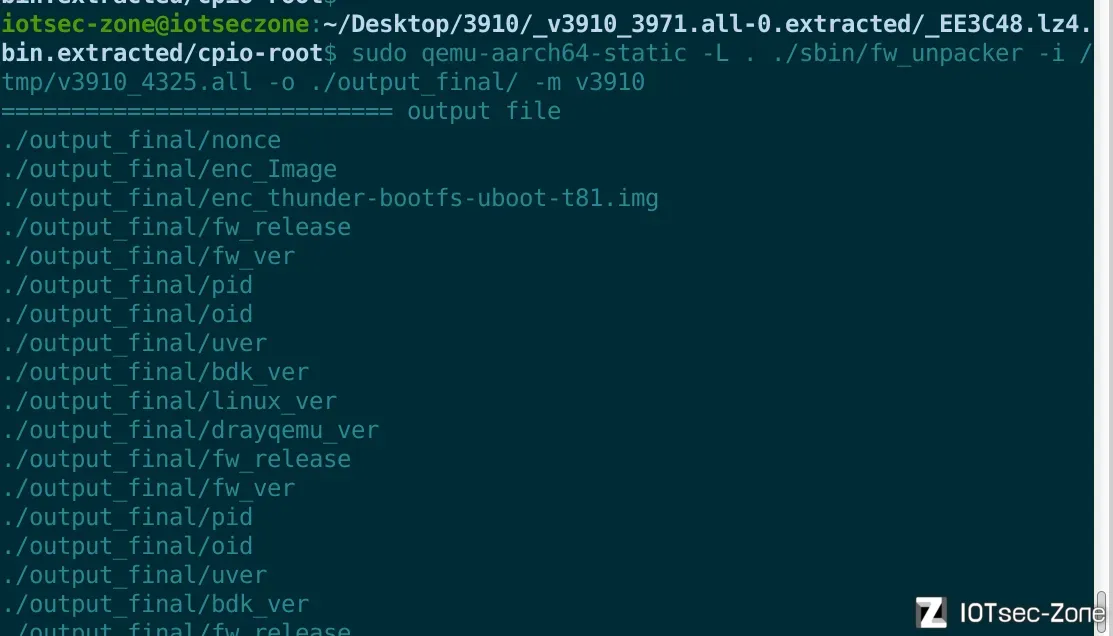

sudo qemu-aarch64-static . ./sbin/fw_unpacker -i /tmp/v3910_4325.all -o ./output_final/ -m v3910
我们先把4325版本解包。
2、第二步
这就是我们得到的结果了。
sudo qemu-aarch64-static .. chacha20 enc_Image decrypted_fs.bin nonce
nonce: 554f44416a79585a4f7a4830
Run time = 0 sec
解密成功。
5、分析启动项
我们已经解密成功，接下来就是想办法模拟起来，我们先找找启动项

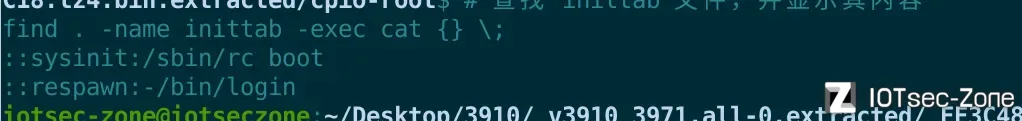

查找 inittab 文件，并显示其内容
find . -name inittab -exec cat {} \;
这里找到了两个文件
我们之前的开机启动项是rcS,这个文件估计就是关于启动相关的文件。

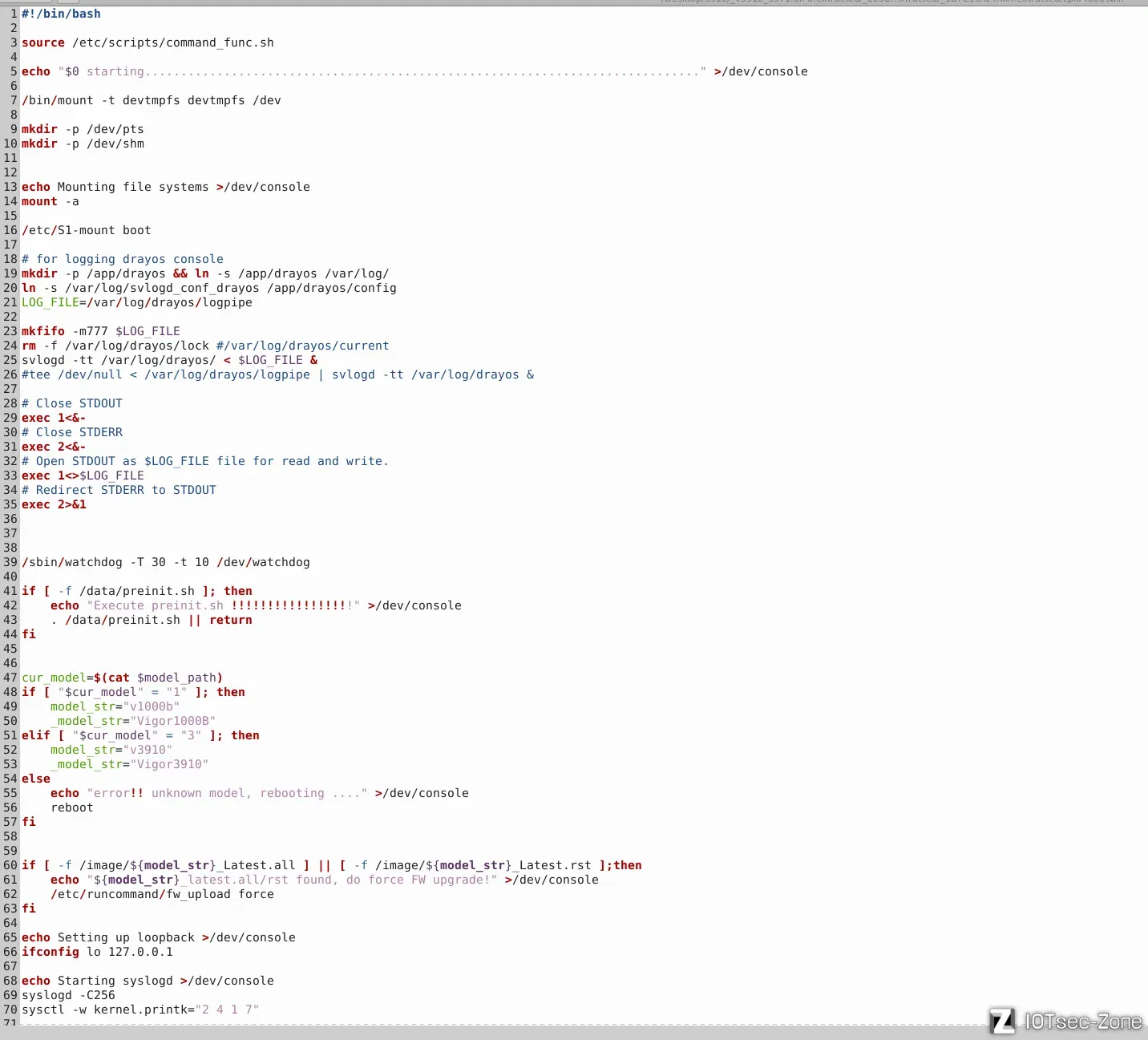

rc文件
这个rc文件是开机启动项相关的信息，我们找找它是什么服务器。
./firmwalker.sh ~/cpio-root/ > 3910.txt

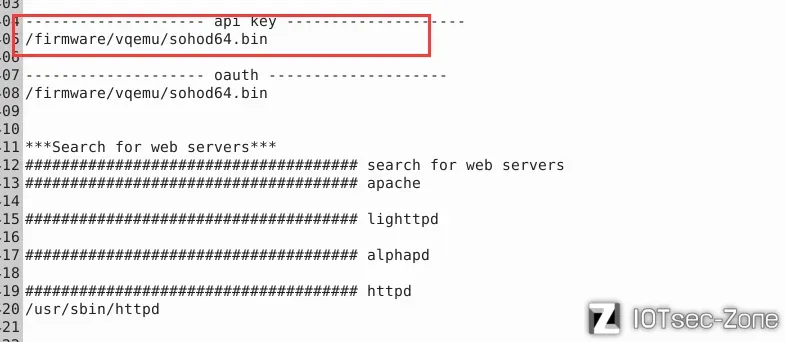

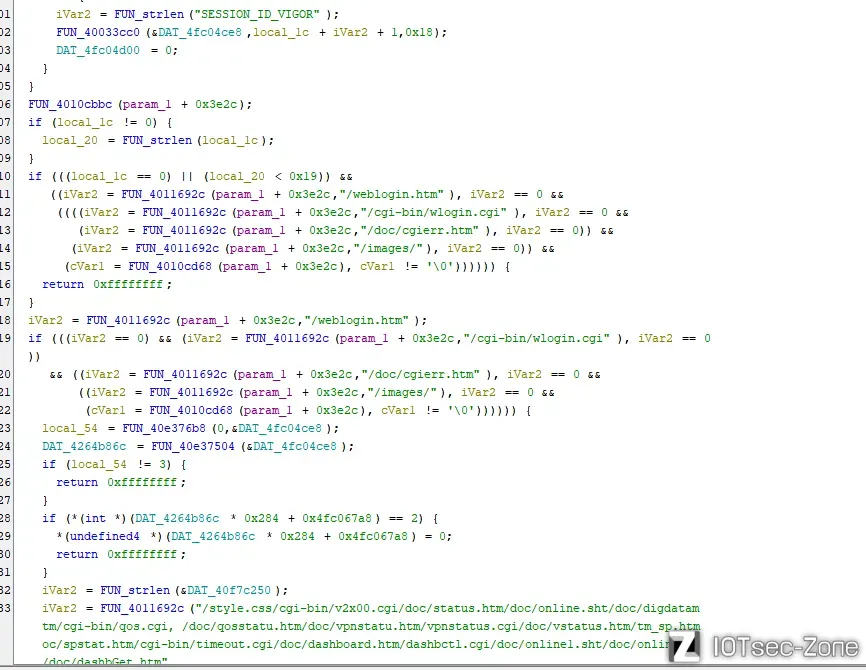

这里应该是httpd服务，但这里看到了个api key文件。

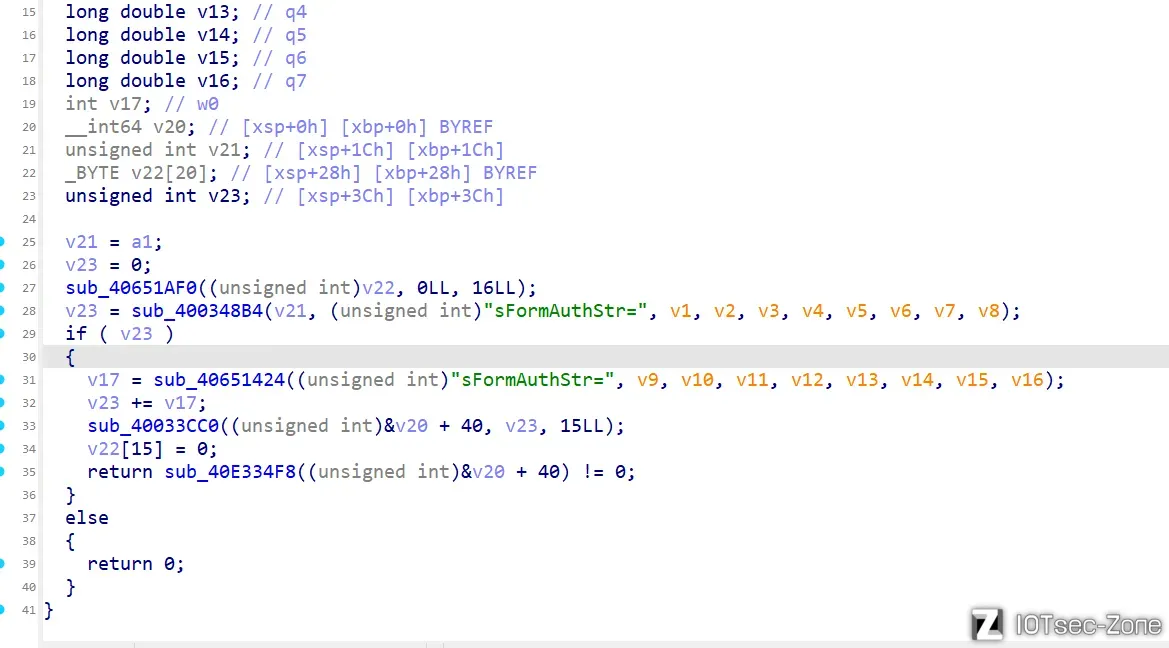

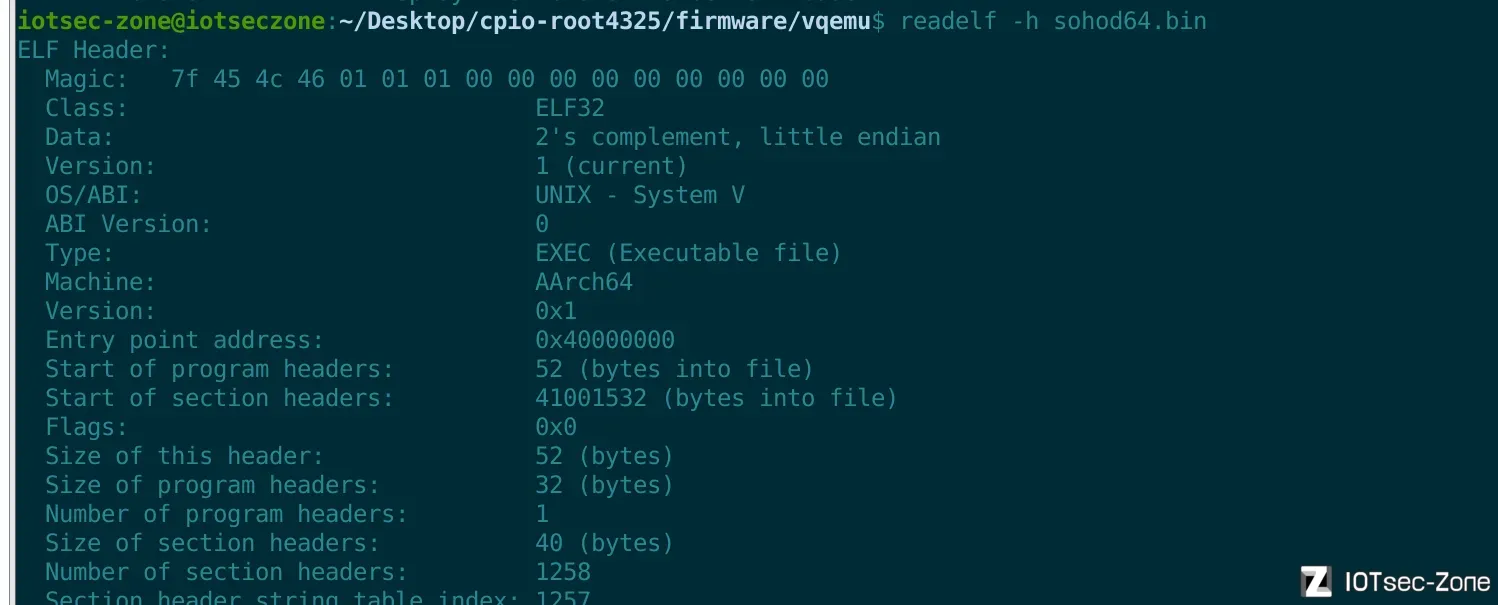

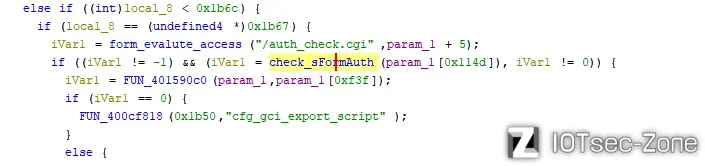

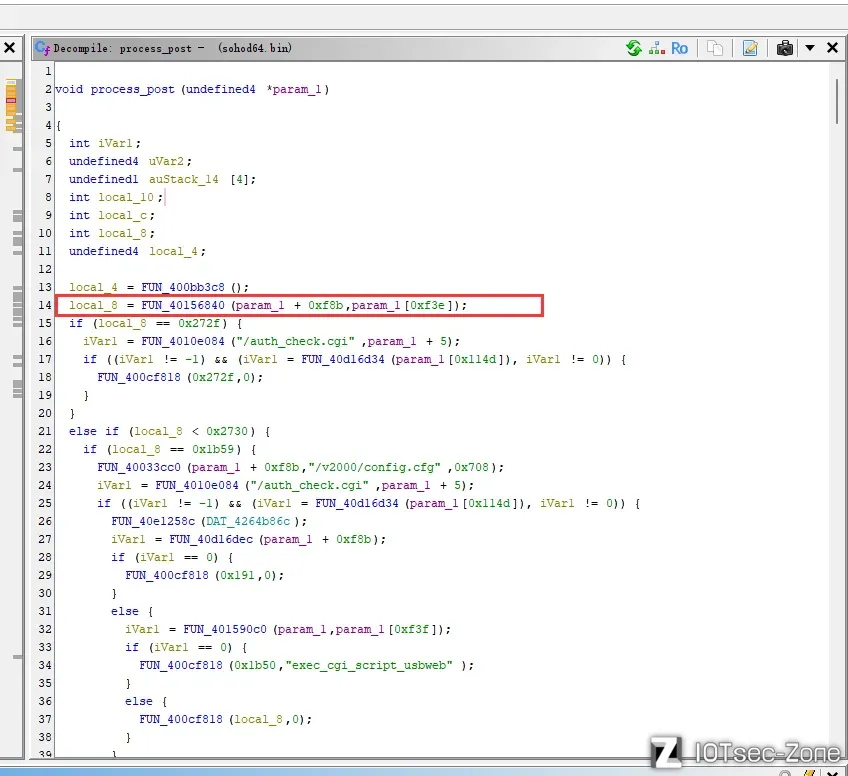

这个sohod64.bin可能是处理api密钥和OAuth认证的二进制文件。并且他的路径表明他可能是用于QEMU模拟环境或虚拟化的后端守护进程。
接下来我们就尝试模拟这个4325版本的固件。
在此之前我们需要去rc里面找启动前的条件。

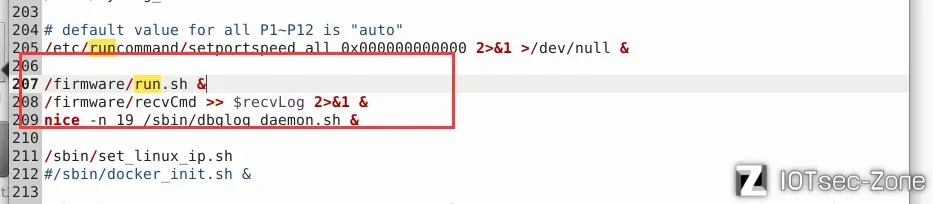

在中间这又但，发现了一个run.sh，大概率就是模拟所需要的配置。

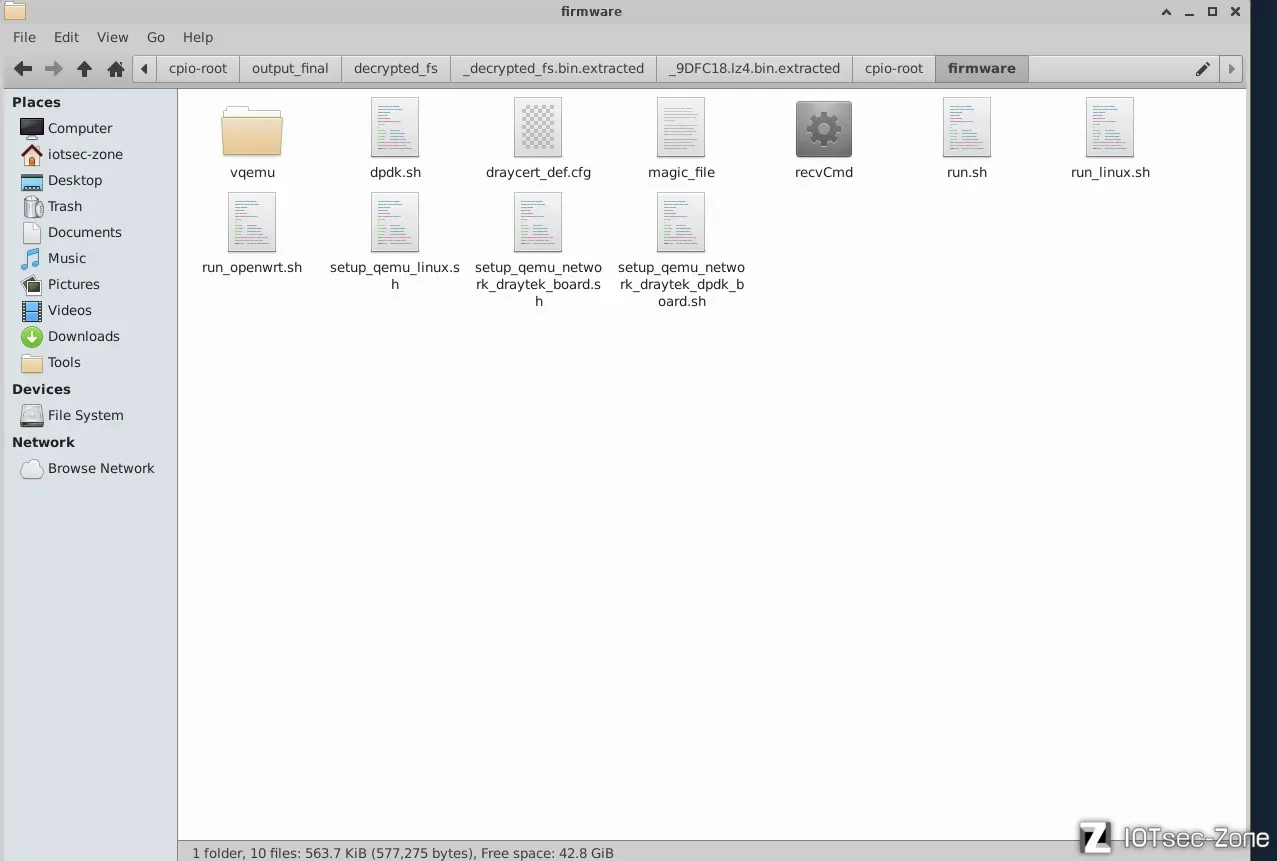

这个目录下全都是模拟相关的文件。

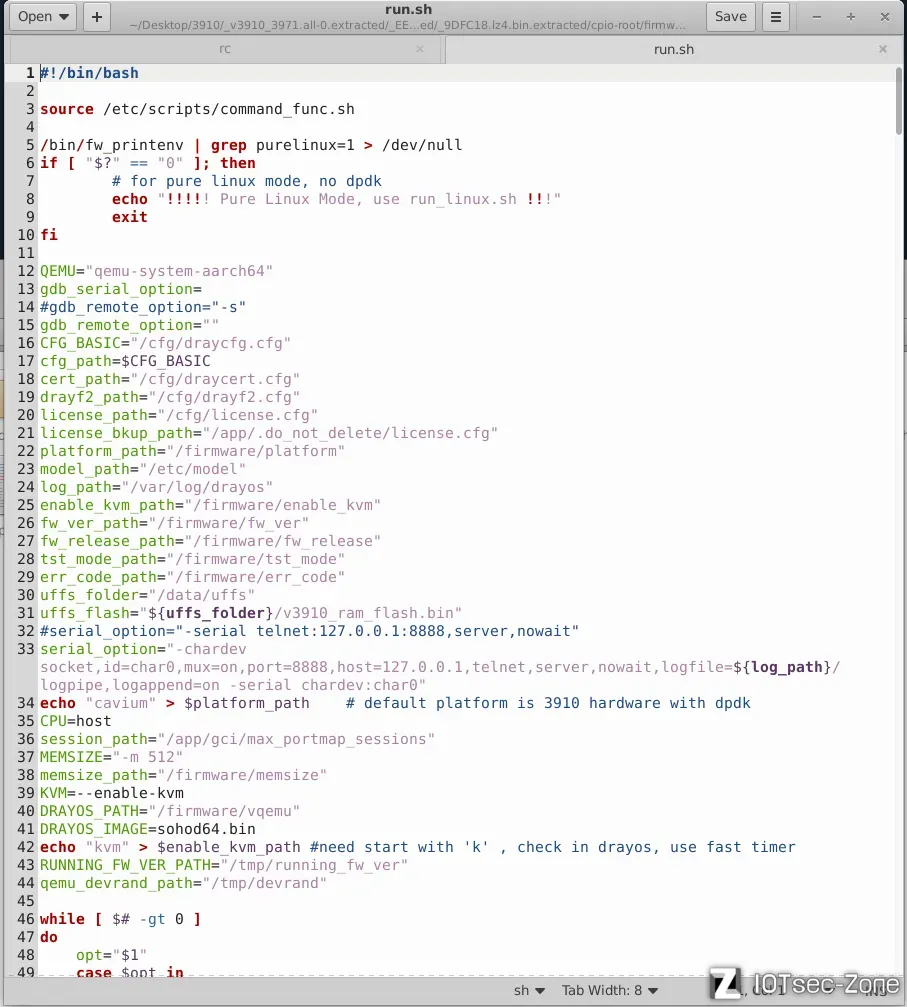

run.sh
这个run.sh应该是模拟所需要的文件了。
第一行就是需要一个run_linux.sh文件。
确定了就是这个启动的路由器，这里面有所需要的一切信息，集成了一起，用qemu模拟的。
这个应该就是启动的镜像。
这个脚本是官方开发人员用来启动QEMU模拟环境的原始脚本，sohod64.bin就是核心固件，充当Kernel,其次DrayTek设备树文件(DTB).

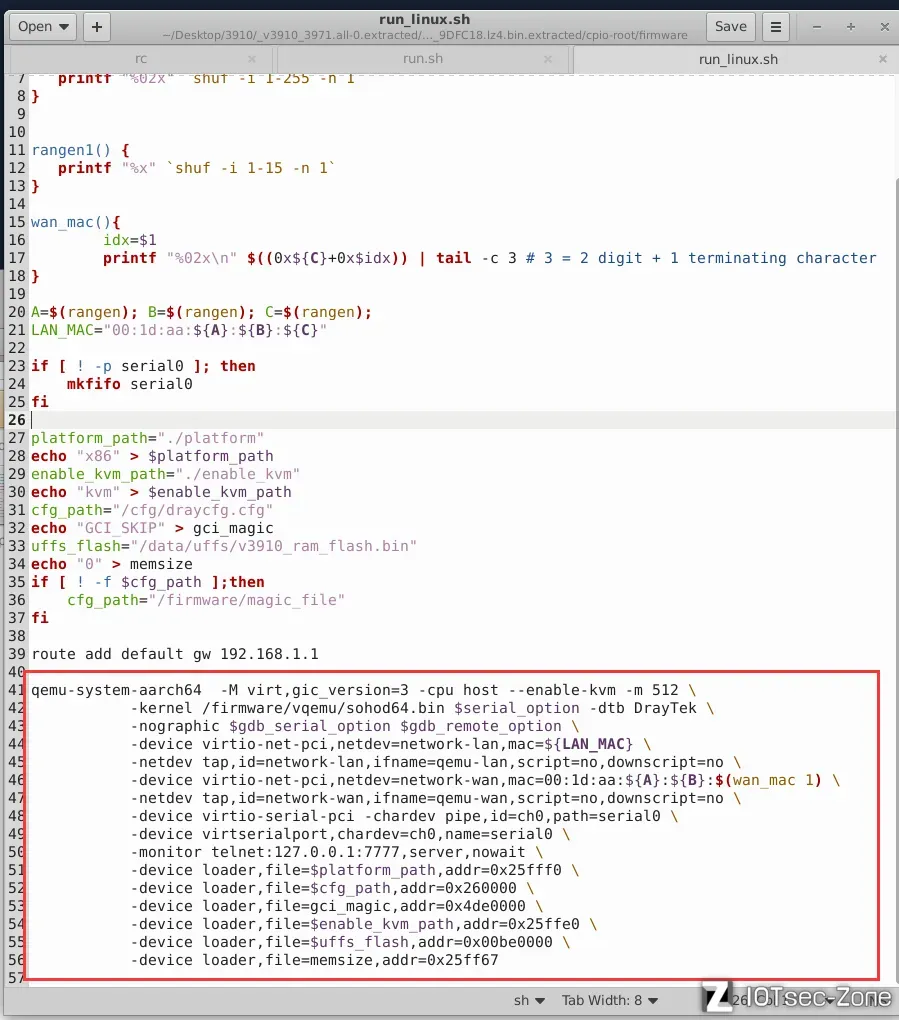

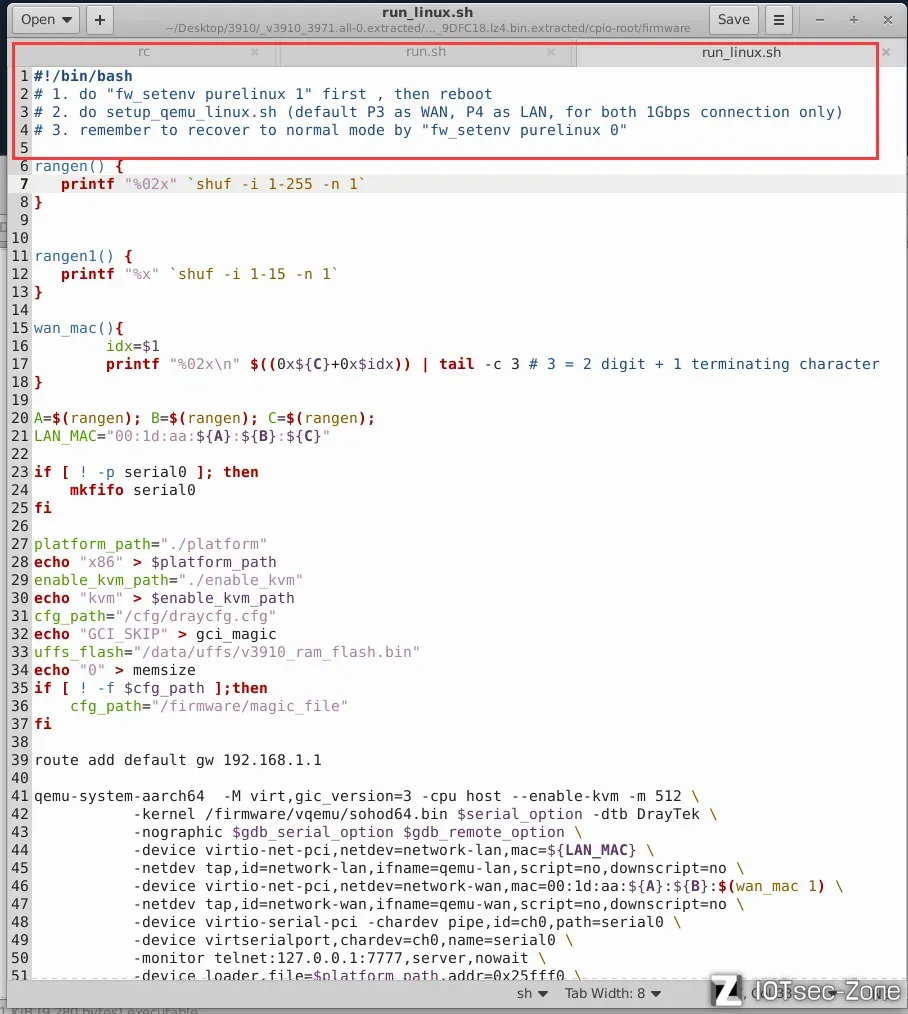

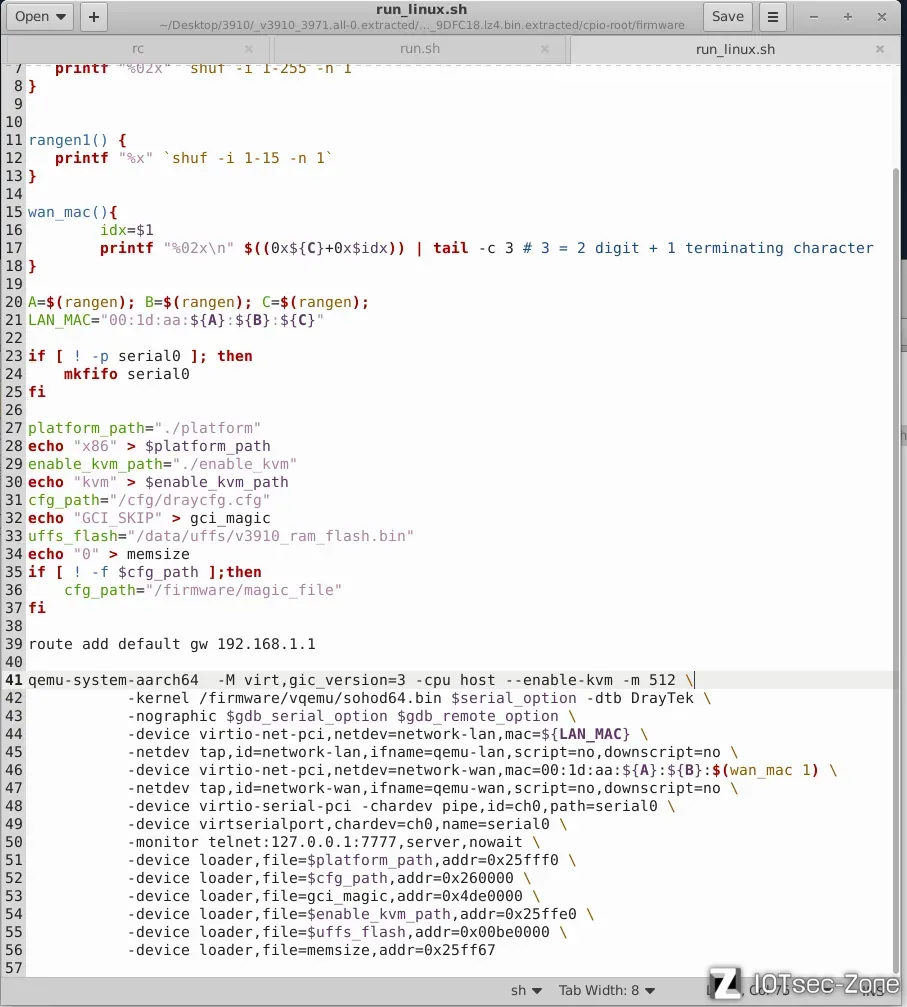

run_linux.sh文件
我们回顾一下这个文件。
首先根据这个文件，我们会引用一些文件并且放到脚本能找到的路径下。
但是这些应该自动会存在这些文件，也就是自动调用的，大概率不用管。

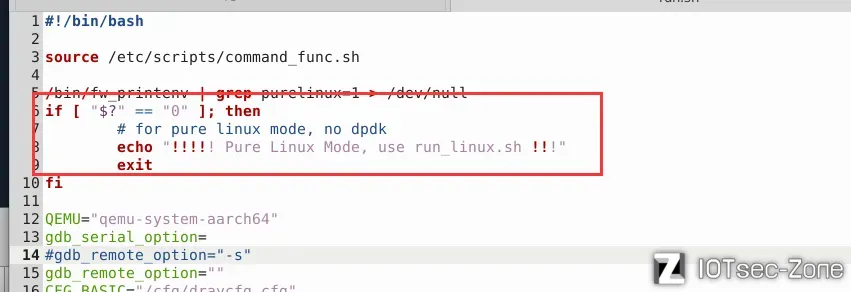

后来我们才找到了这里发现了启动流程。
看一下要干嘛，首先就是 fw_setenv purelinux 1，也就是我们设置为1时会进入Linux模式，禁用硬件加速，禁用专有硬件驱动，只跑Linux。
第二步是告诉我们如果开启了Linux模式，就不需要刚才的run.sh了，而是用run_linux.sh，我们就去run_linux.sh中尝试启动。
1、尝试模拟

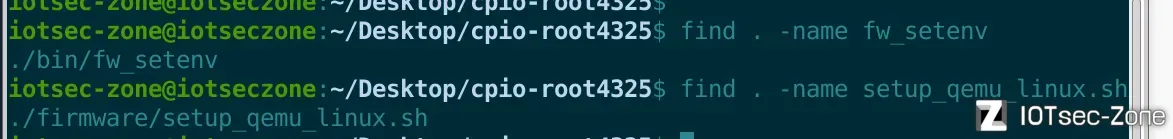

先去看看提及到的两个脚本，一个是fw_setenv还有setup_qemu_linux.sh。并且让我们设置了什么东西。先去改模式吧

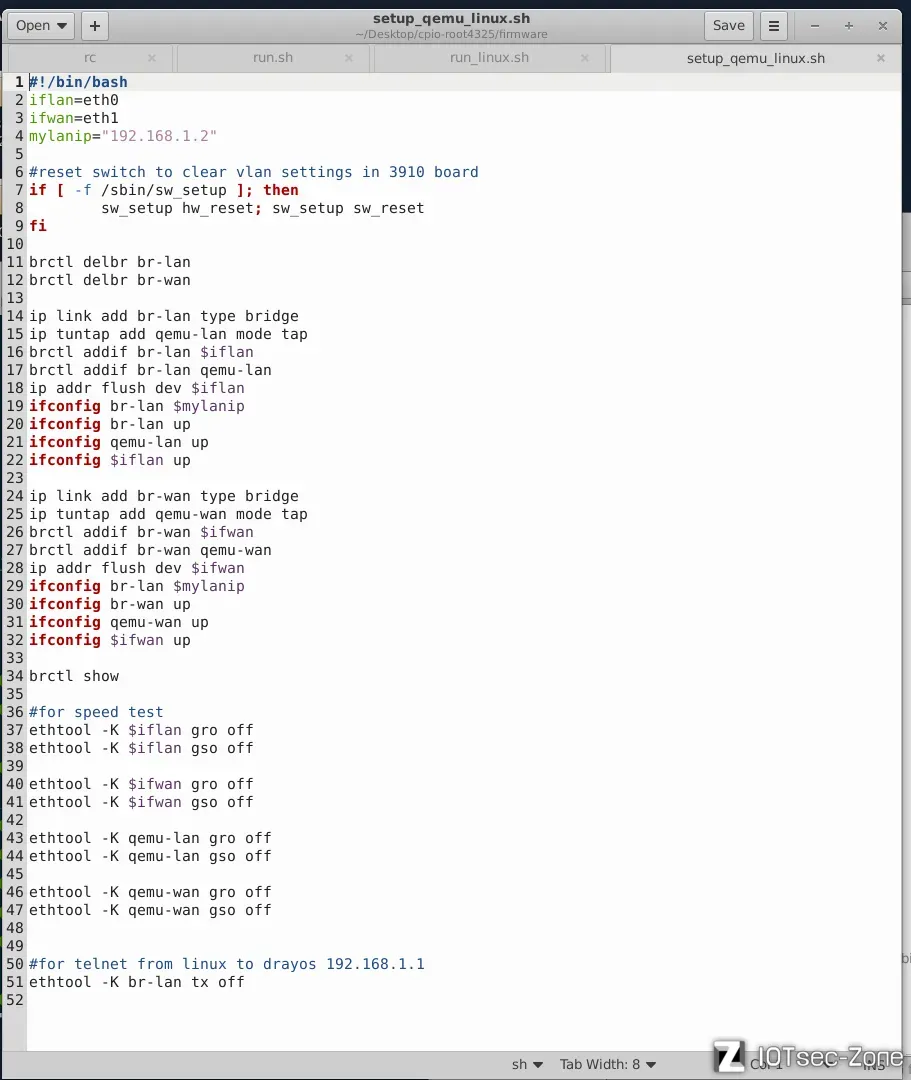

看一下这个文件，需要我们设置两张网卡，eth0和eth1这两张网卡。

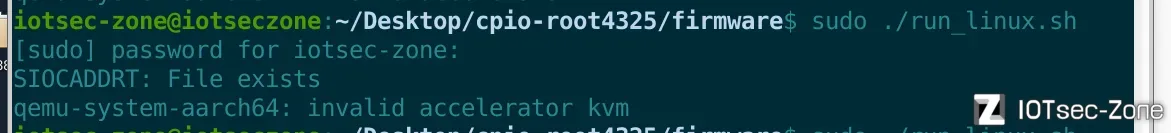

启动报错，我们找到了原因。
我们报错的KVM信息意味着原厂脚本不仅硬编码了硬件加速，还用了TAP网络模式。应该是操作提示中要关闭的点，接下来我们要做以下操作。

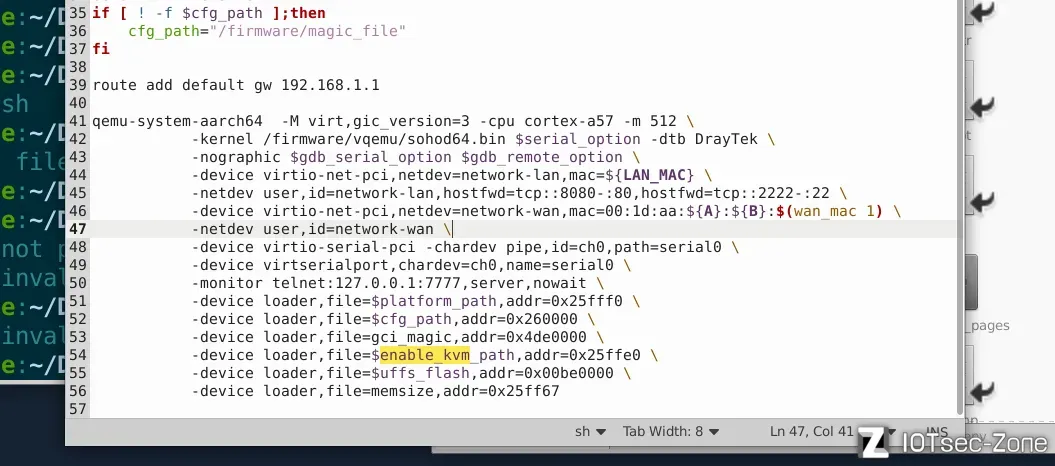

首先关闭KVM，因为原厂脚本run_linux.sh写的KVM= --enable-kvm ，这是给ARM开发板用的，我们机器是x86架构，不支持跨架构KVM加速(kqemu开源加u收起，kvm只能模拟x86虚拟机)
接下来我们要改CPU，脚本的CPU=host,意思是物理机的CPU模型，必须改成ARM CPU。
网络模式就是最后一点，因为run_linux.sh默认是TAP模式，直接运行如果网卡没创建，QEMU也会报错并且卡住。
2、尝试模拟，发现报错
这里发现我们怎么去运行都会报错一个信息，找找其他方法。
在启动qemu时,发现了一个非标准参数,-dtb DrayTek，以此来判断是进行了魔改Qemu,我们需要重新编译GPL代码.

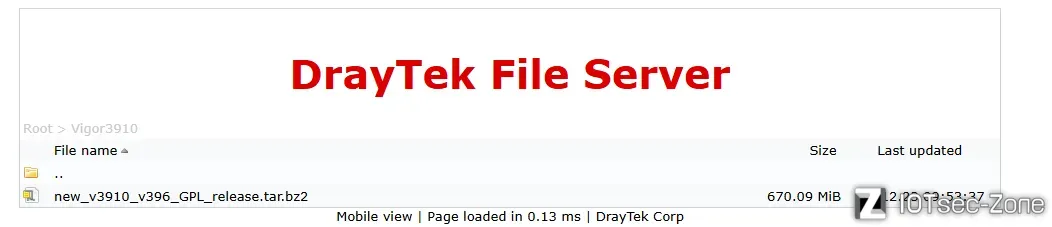

但是因为架构原因，我们需要重新编译一个，我们去官网下载对应GPL源码。
3、GPL源码编译
我们下载尝试编译.
tar -xvjf new_v3910_v396_GPL_release.tar.bz2

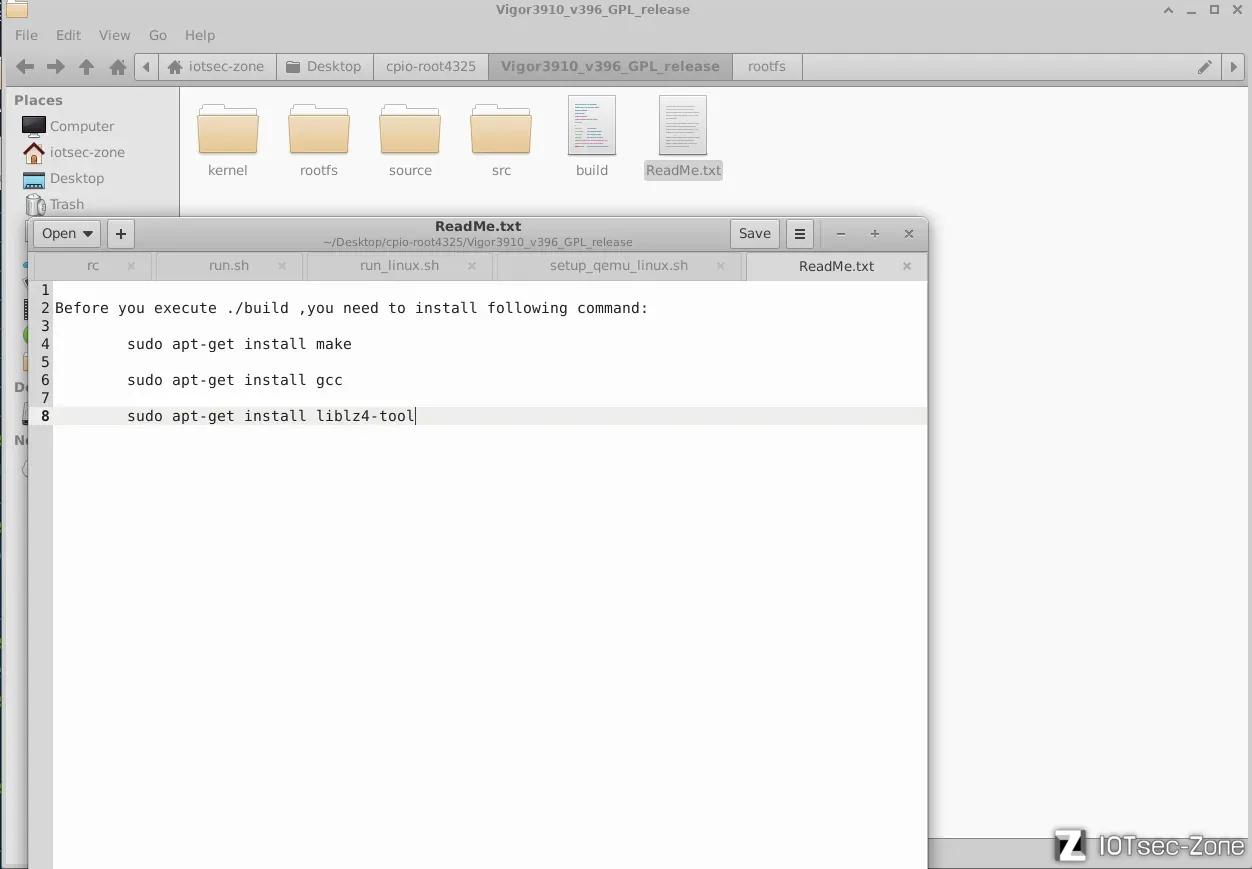

看一眼ReadMe,按照他需求来.
sudo apt-get install make
sudo apt-get install gcc
sudo apt-get install liblz4-tool
./build

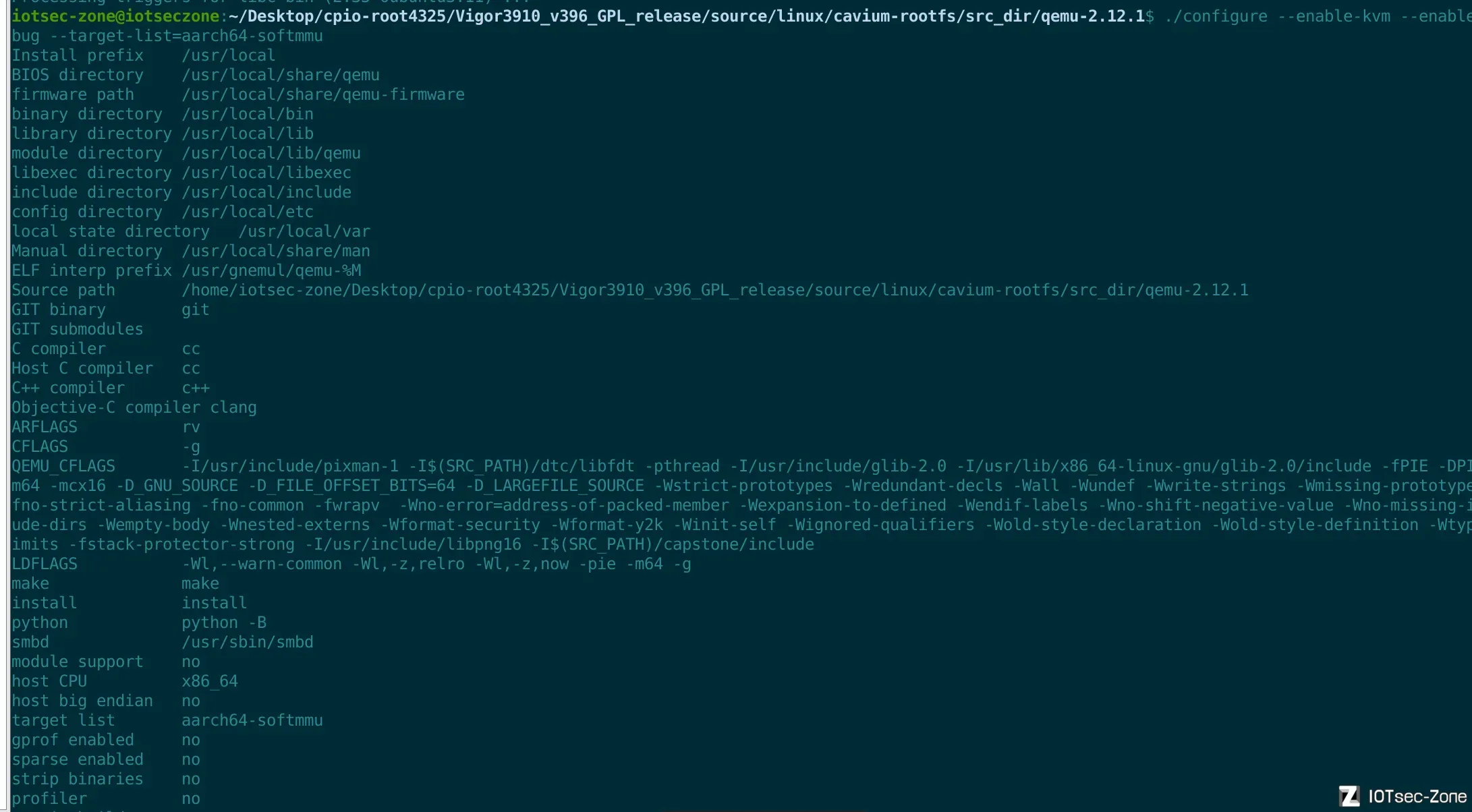

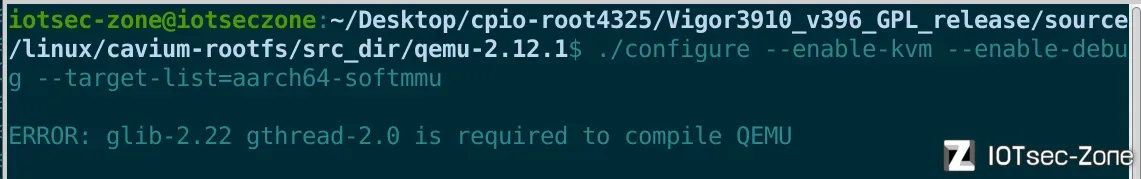

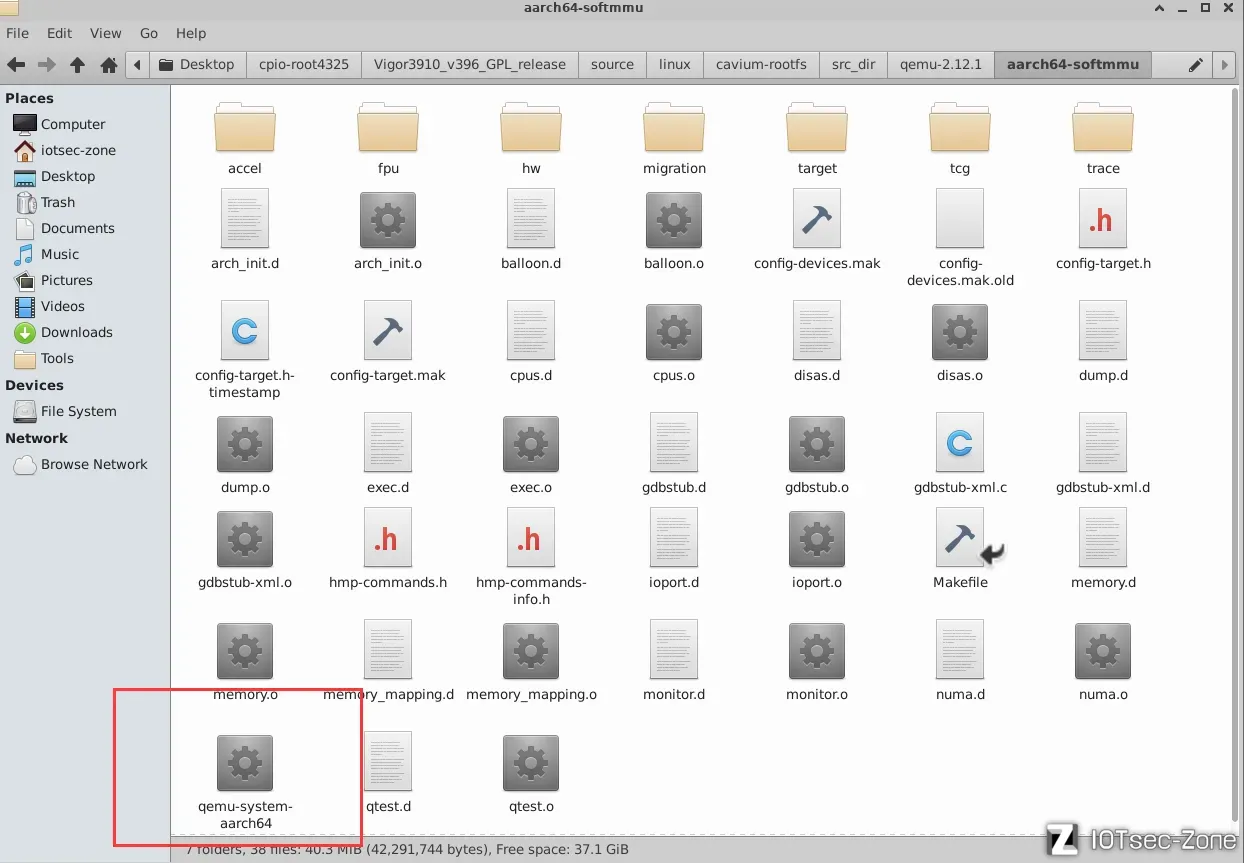

我们现在需要找到Qemu去编译一个我们所需要的qemu-system-aarch64.
接下来我们到这个路径下编译.
Vigor3910_v396_GPL_release/source/linux/cavium-rootfs/src_dir/qemu-2.12.1/
./
