TP-Link TL-WDR7661 (AC1900) 固件逆向：非标准 8 字节符号表恢复实战简介：本次分析对象为 TP-Link 旗下的 AC1900 级双频千兆路由器 TL-WDR7661。该设备在 TP-Link 的 VxWorks 方案产品线中极具代表性。我们将通过对内核固件的深度剥离，复现其从“二进制黑盒”到“语义化代码”的恢复过程。
关键突破：本文在参考 Black Hat Asia 2019 关于《Dive into VxWorks Based IoT Device》修复方法论的基础上，深入剖析了该设备特有的 8 字节符号条目结构，并实现了函数名的全量恢复。
一、多工具比对与符号特征
我们先拿到固件进行解包，这里可以使用binwalk2和binwalk3解包，使用binwalk2解包内容会更多，binwalk3跑完的结果只会出现内核和几张图片，但是符号表是找不到的，binwalk2解包是完整的。
binwalk2解包查询。
binwalk3解包结果。
接下我们就去这个192D02去找找符号表。
二、基址校准与数据分析
“针对 VxWorks 5.5 内核的深度校准”
在处理 TL-WDR7661 (AC1900) 固件时，最核心的挑战在于该设备搭载的 VxWorks 5.5 并非完全遵循标准。
- 基址差异： 参考 Black Hat Asia 2019 关于《Dive into VxWorks Based IoT Device》的研究，标准案例往往加载于 0x80001000。但根据对 WDR7661 启动序列的审计，我发现其 VxWorks 内核 实际上被锚定在 0x40205000 这一逻辑基址上。
- 结构体变异： 传统的 VxWorks 恢复脚本通常按 16 字节步长寻找符号条目，但本固件为了优化性能，对 VxWorks Symbol Table 进行了结构压缩，改为 8 字节步长。

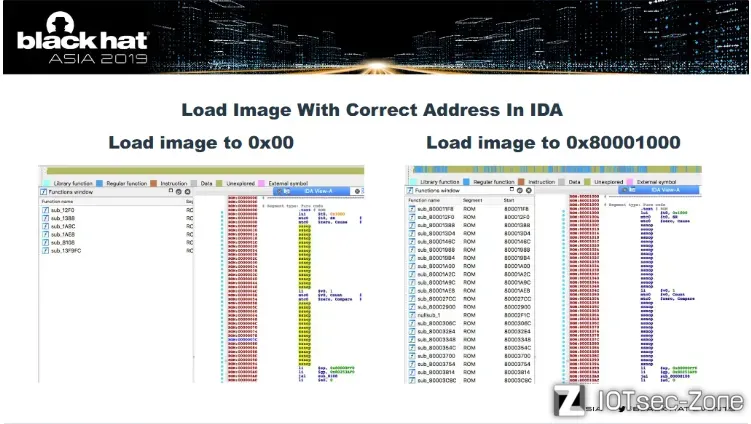

正如研究者在 PPT 中展示的对比（见图）：
错误加载（Load to 0x00）：若按 IDA 默认的 0x00 地址加载，函数窗口全是 sub_xxxx，且代码中的内存偏移全部失效，导致反汇编逻辑一团乱麻。
正确加载（Load with Correct Address）：案例中展示了加载到 0x80001000 后的效果，代码引用恢复正常，这证明了基址对还原系统语义的决定性作用。
左侧的错误加载，如果我们把固件丢给IDA，它默认会从0x00开始排地址，我们会看到函数名全是sub_12F0这种很小的数字，由于VxWorks固件是为高位内存编译的，这种加载方式会导致所有的绝对跳转和变量引用全部报错。
右侧正确加载，根据之前在启动代码发现的线索，手动修改起始地址。

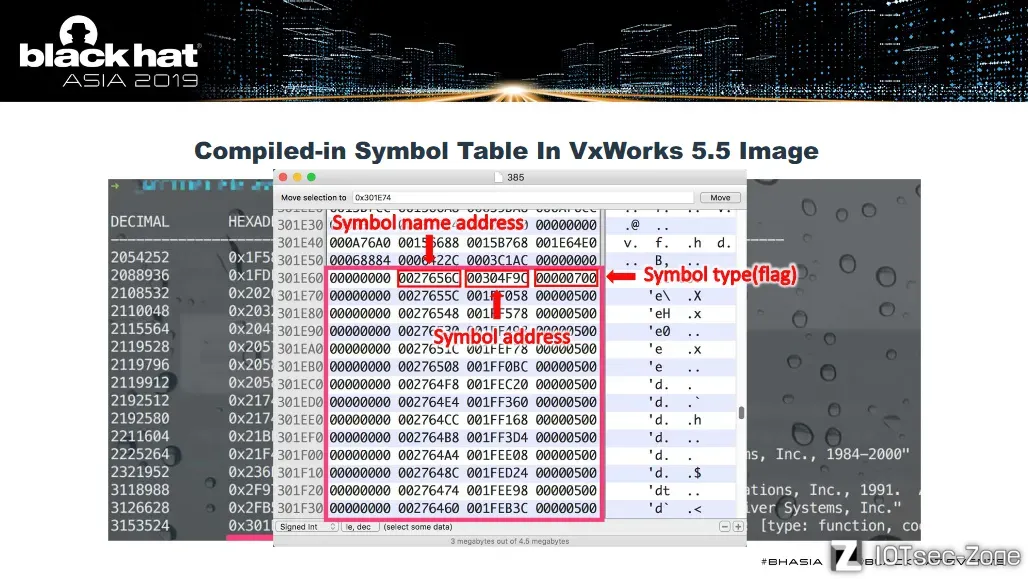

编译符号表在VxWorks5.5镜像中。

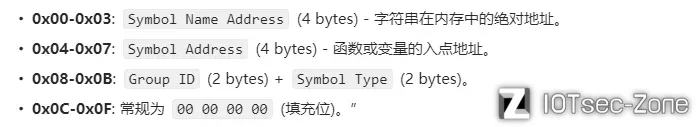

“在 VxWorks 5.5 标准结构中，每个符号条目固定为 16 字节，内存布局如下：
因此我们整个恢复的流程就大致清晰，寻找基址->寻找符号表文件并分析数据结构->导入到内核文件。
三、 固件加载地址与内存布局重构
在处理WDR7661这种Binary Blob(无格式二进制块)时，确定加载地址是静态分析的前提，如果地址设置错误，所有指针引用、字符串跳转和跳转指令都将失效，导致IDA无法正确解析逻辑。
1、关键情报：从BootLoader日志中寻找线索
对于WDR7661而言，我们不需要盲目测试，串口依据清晰记录了系统的跳转地址:
通过对WDR7661启动全过程的串口监控，我们捕捉到两条关键的底层指令：
需要注意的是，串口日志中的 0x30028000 是 Bootloader 在 RAM 中加载内核的 物理地址。而我们在符号表中观察到的 0x40205000 则是系统开启 MMU 后的 虚拟映射地址（逻辑基址）。在进行静态分析时，IDA 的加载基址必须设置为 0x40205000，否则所有的全局指针跳转都会指向错误的内存空间 。
2、衔接VxWorks启动逻辑：寻找usrInit

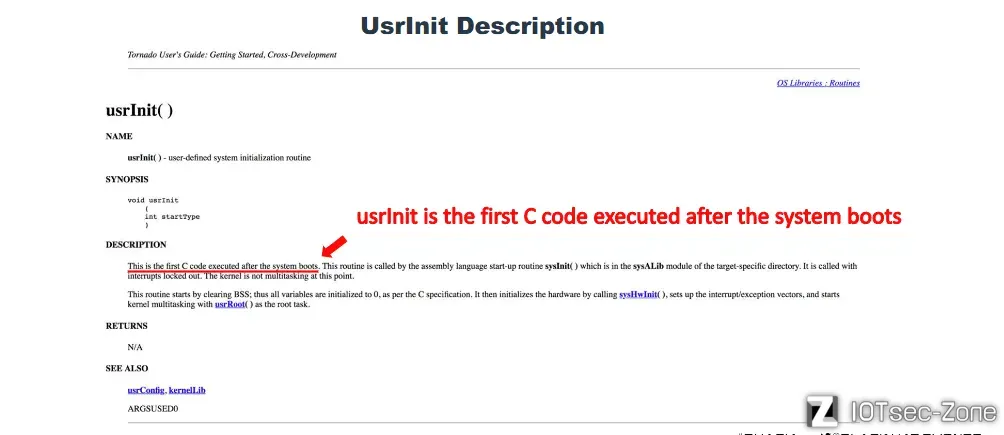

因为VxWorks采用usrInit进行栈初始化，usrInit是VxWorks系统引导后运行的第一个函数，因此我们使用IDA去寻找usrInit，但我们需要把原始固件拖到IDA，然后把基址设置为0。
我们参考一篇BlackHat文章得知：
修复IDA加载环境的标准，具体说了以下三点，确定正确的加载基址(Load Address)途中标注了Correct load address is 0x80001000。在ARM架构中，观察ROM:0000004C之后的指令，如果这些代码操作0x80xxxxxx范围的内存，说明基址就在这个区间。
但在此之前我们要确定内核文件，通常情况下是解包后最大的那块lzma数据解包的文件。
他有3.9M，几乎占据了整个固件的大小，可以猜测他就是VxWorks的内核。
在我们将解包后的内核文件以 0x0 基址载入 IDA 后，通过对起始代码段（ROM:00000000）的汇编指令审计，直接锁定了固件的真实运行基址。
3、符号表深度解析
我们使用bzero时，能找到这样一个文件。
我们可以把它拖到winhex中去寻找线索。
就在这里面我们能发现有sysInit的身影，作为硬件初始化的第一站，它标志着固件从通用引导阶段进入了特定硬件的配置阶段。还有sysMmapSwitch， 该函数的出现证实了 WDR7661 在内核启动中存在复杂的虚拟地址映射行为。它不仅负责开启 MMU，还负责将内核镜像正式“锚定”在 0x40205000 这一逻辑基址上。
并且我们也能看到wrs_kernel_text_start的字样。
就在符号表中也似乎找到了基址的身影，但我们没有证据去证实，但可供参考来寻找基址。

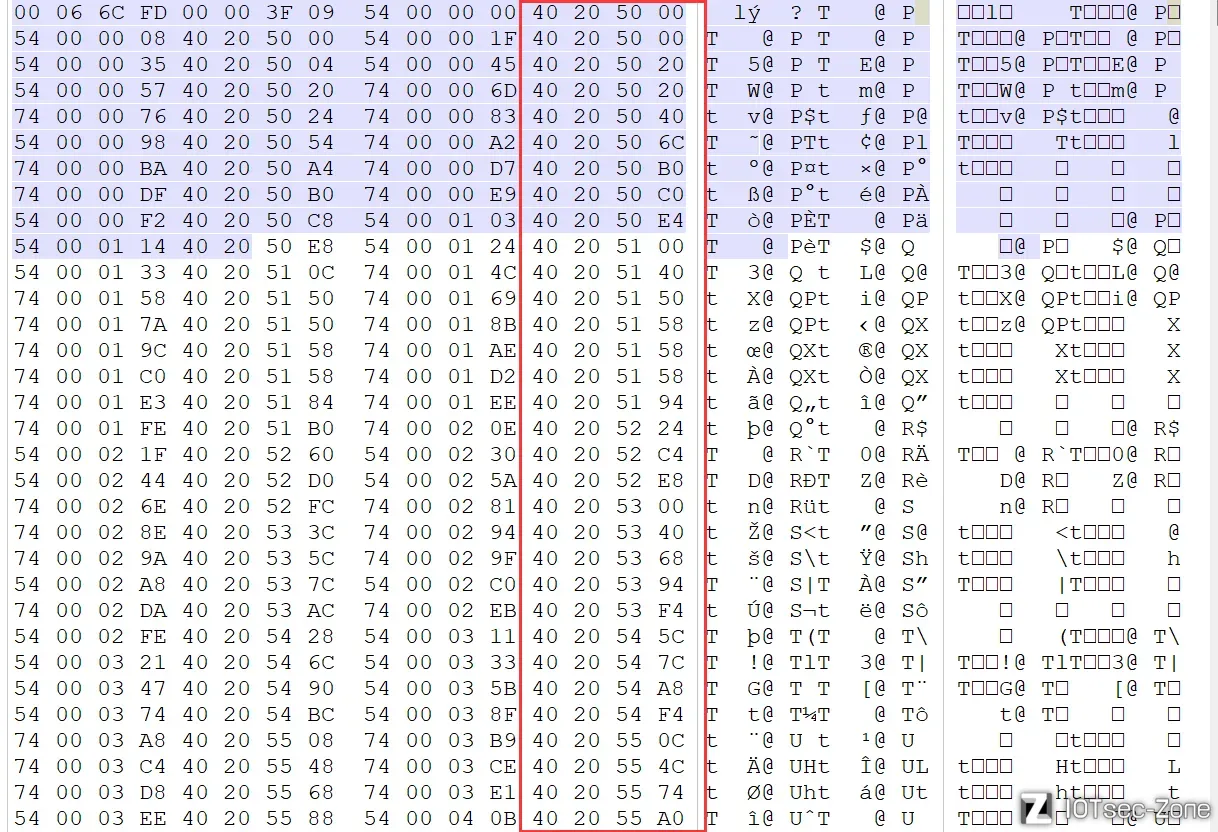

能看到有着规律不断增加，并且也能联想到是以0x40205000为基准不断递增。
4、架构确定
使用binwalk -A参数进行特征码匹配。
结果显示，在文件头部区域发现了大量连续ARM 32-bit Little Endian指令特征。
日志中明确输出了 Architected cp15 timer(s) ，CP15是ARM架构的核心控制协处理器，负责MMU和缓存管理，是判定ARM架构的标志。
四、内核基址校准：基于绝对地址引用的反推

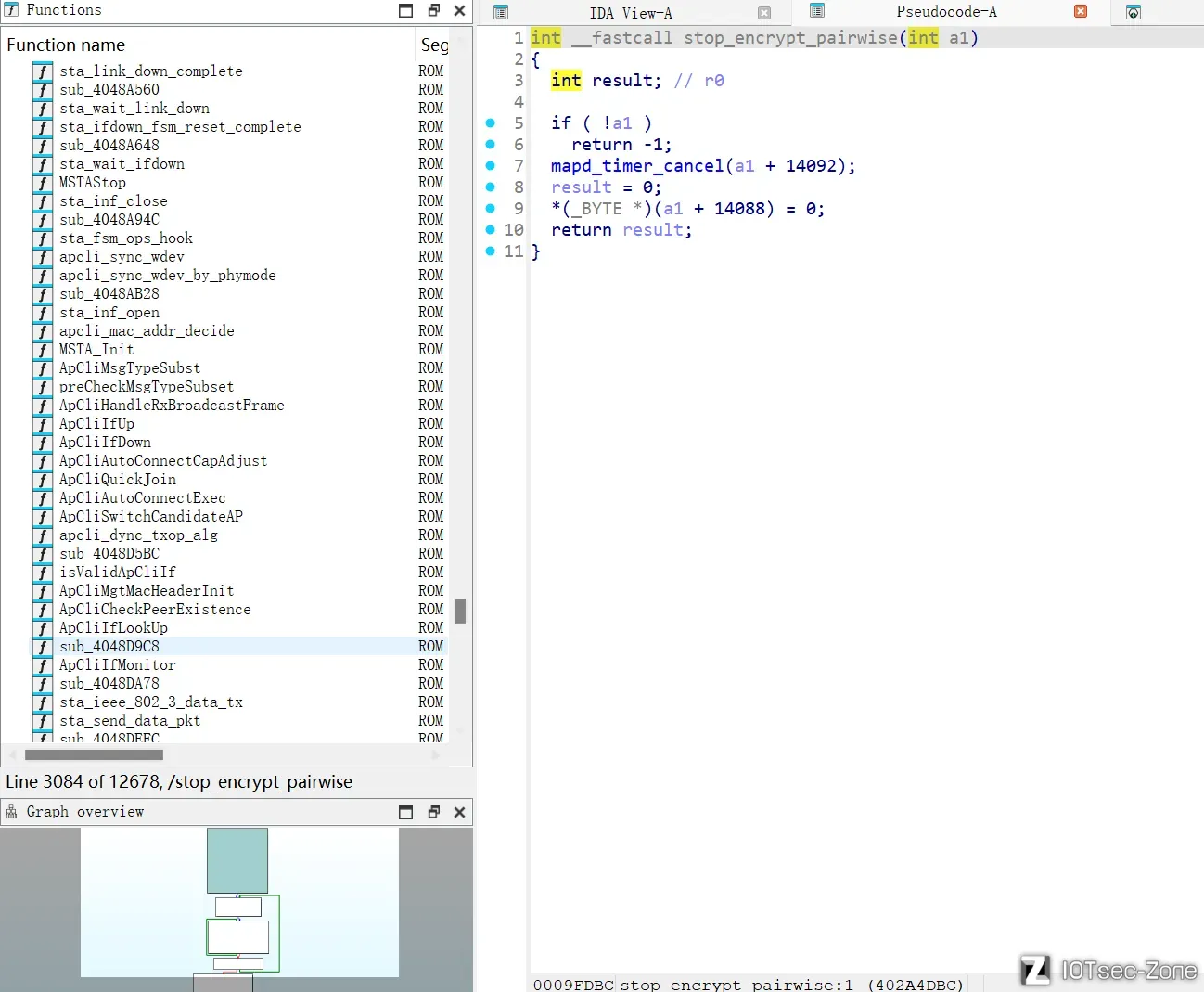

当我们设置为正常基址后发现函数恢复了正常，接下来我们就需要寻找符号表进行修复。
1、利用符号表修复函数名
在此之前我们找到了符号表的文件，找到了内核文件，接下来就是去找他的映射。

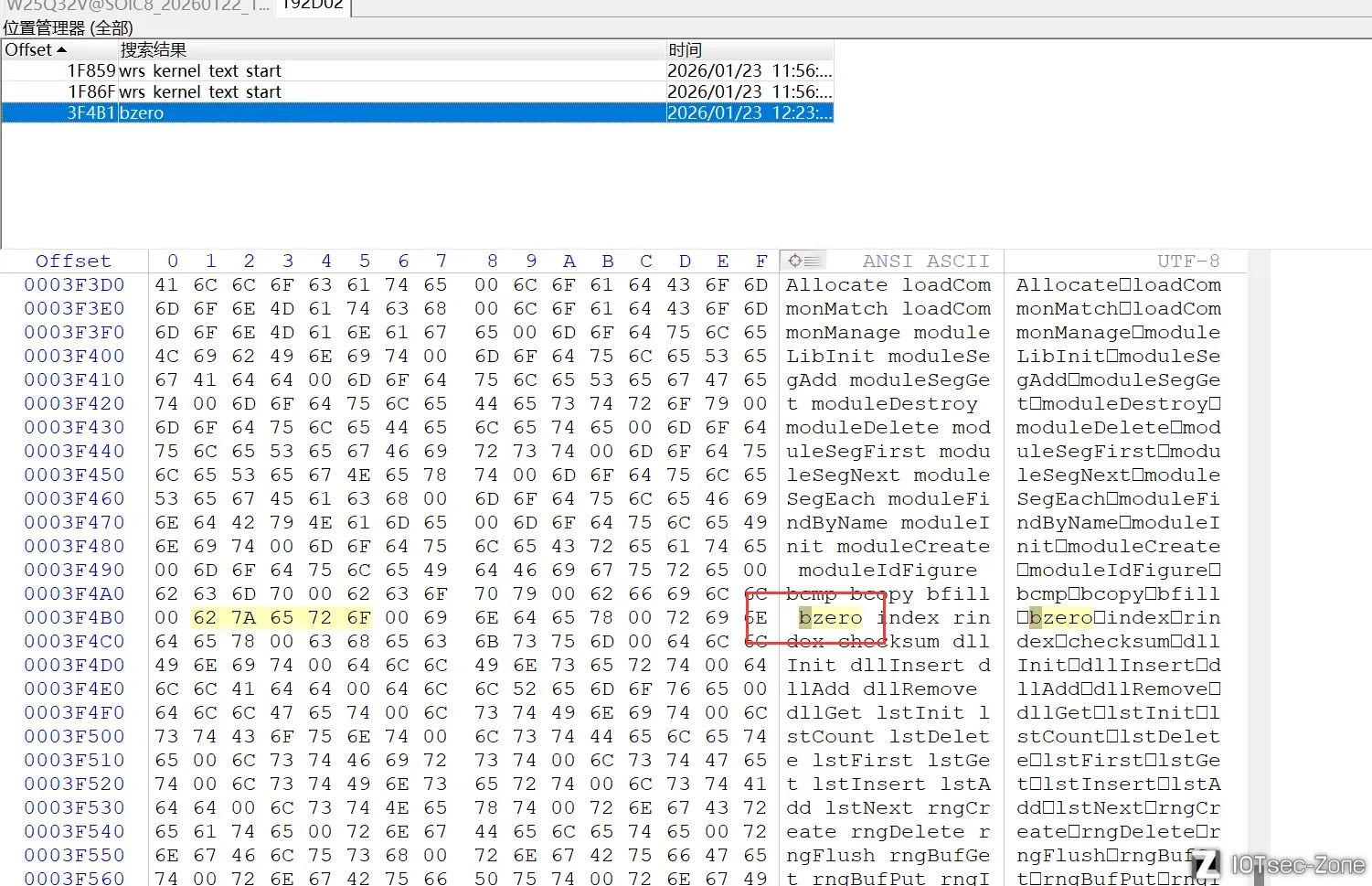

我们定位一下符号表的位置，能找到有bzero字样。
但我们接下来会遇到一个难点，就是这个16字节结构体的逻辑从而建立符号表文件(字典)与内核内存(代码)之间的底层逻辑映射。
2、映射协议破译

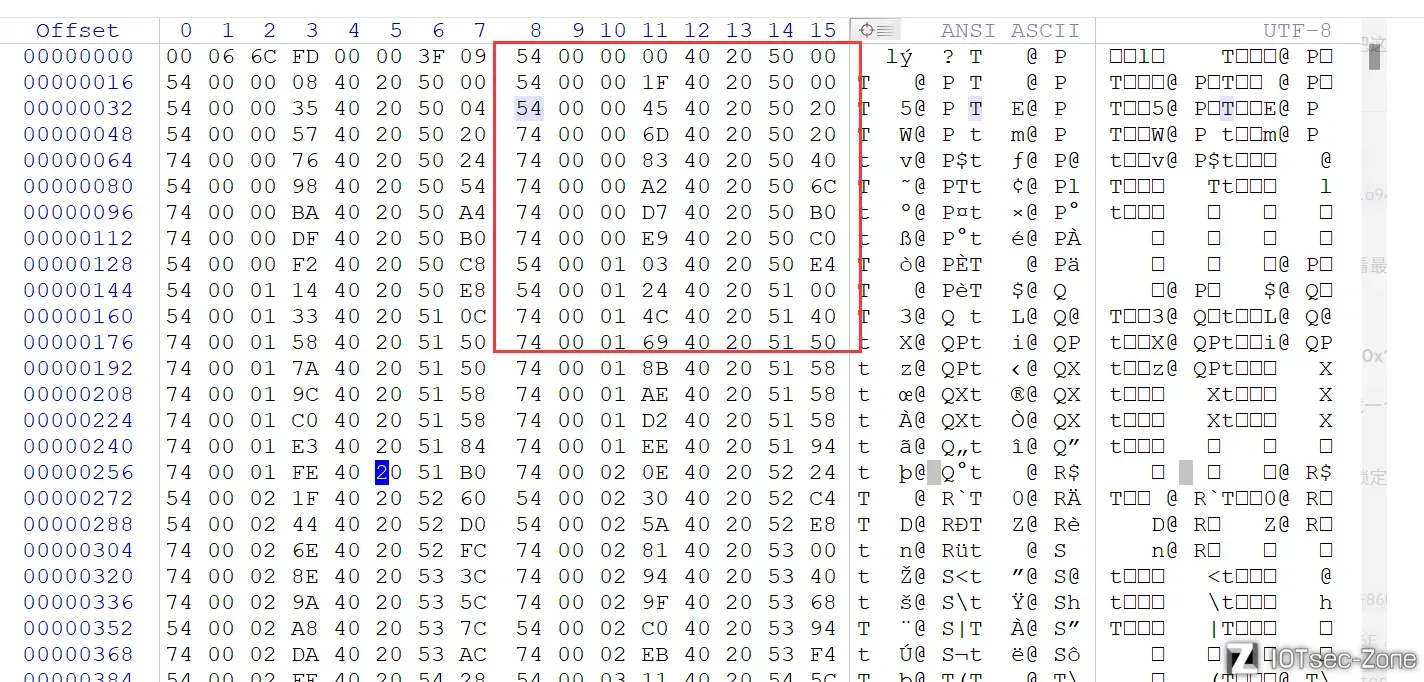

我们看这一行：54 00 00 08 40 20 50 00 54 00 00 1F 40 20 50 00，一个完整的符号条目，8字节一组，后四字节是40205000是基址，这个表的特征就是有规律的往下走，猜测这是符号的内核运行的绝对内存地址。
前四字节54000008或5400001F，高位字节几乎不变，只有末尾在变化(08->1F->35->57)。
2.2、结构体猜测
我们先下一个猜测，这实际上是连续的8字节的条目紧密排列，并且遵循一定的格式。
我们先验证一个，验证目标是 wrs_kernel_text_start ，数据内容是54 00 00 1F，对应内存地址是40 20 50 00。
为了验证数据内容是否指向 wrs_kernel_text_start ，我们进行一下操作，找到零号字符串的地址，看索引表第一行(0x08偏移处)54 00 00 00对应的40 20 50 00。这说明对应的第一个字符串的第一个符号名可能是sysInit。
需要注意的一个细节是：虽然在经典的 BlackHat 案例中 VxWorks 5.5 符号表通常被描述为 16 字节结构，但在 WDR7661 的实测中，其符号表采用了更为精简的 8 字节条目结构。
2.2.1 验证案例一：锚定符wrs_kernel_text_start
我们首先验证第一个关键条目，根据索引表0x10偏移处的数据54 00 00 1F。
名字偏移(4字节) ：54 00 00 1F
内存地址(4字节) ：40 20 50 00
我们要找一个参照物，观察索引表第一行(0x08处)，他的偏移是00。

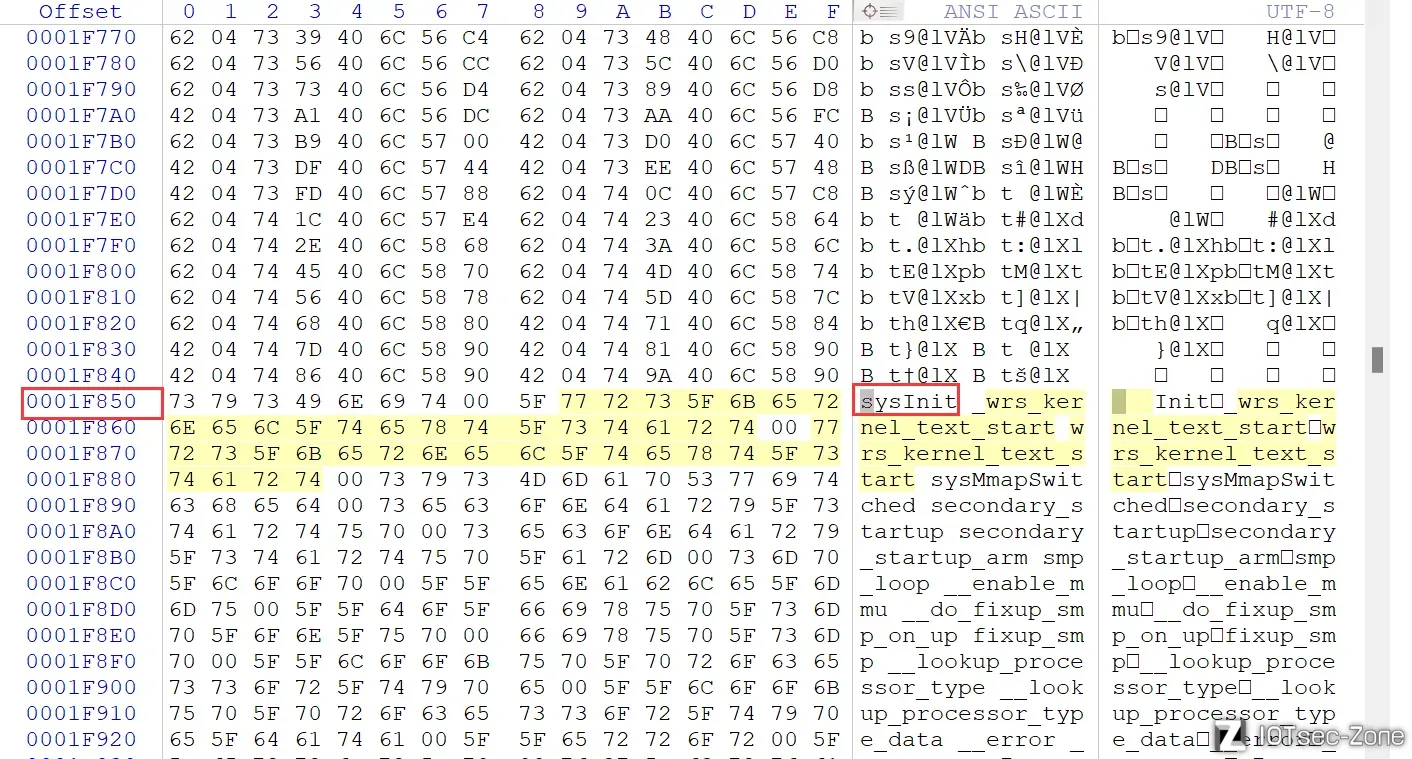

在图中，我们以sysInit为准。
并且我们大概能猜测到这就是符号表的开头，因为从这里开始就是明文，不是乱码。
“符号名还原算法推导： 我们通过实测得出，符号名字符串的定位遵循：
$Target_String_Addr = String_Table_Base + Offset_in_Entry$

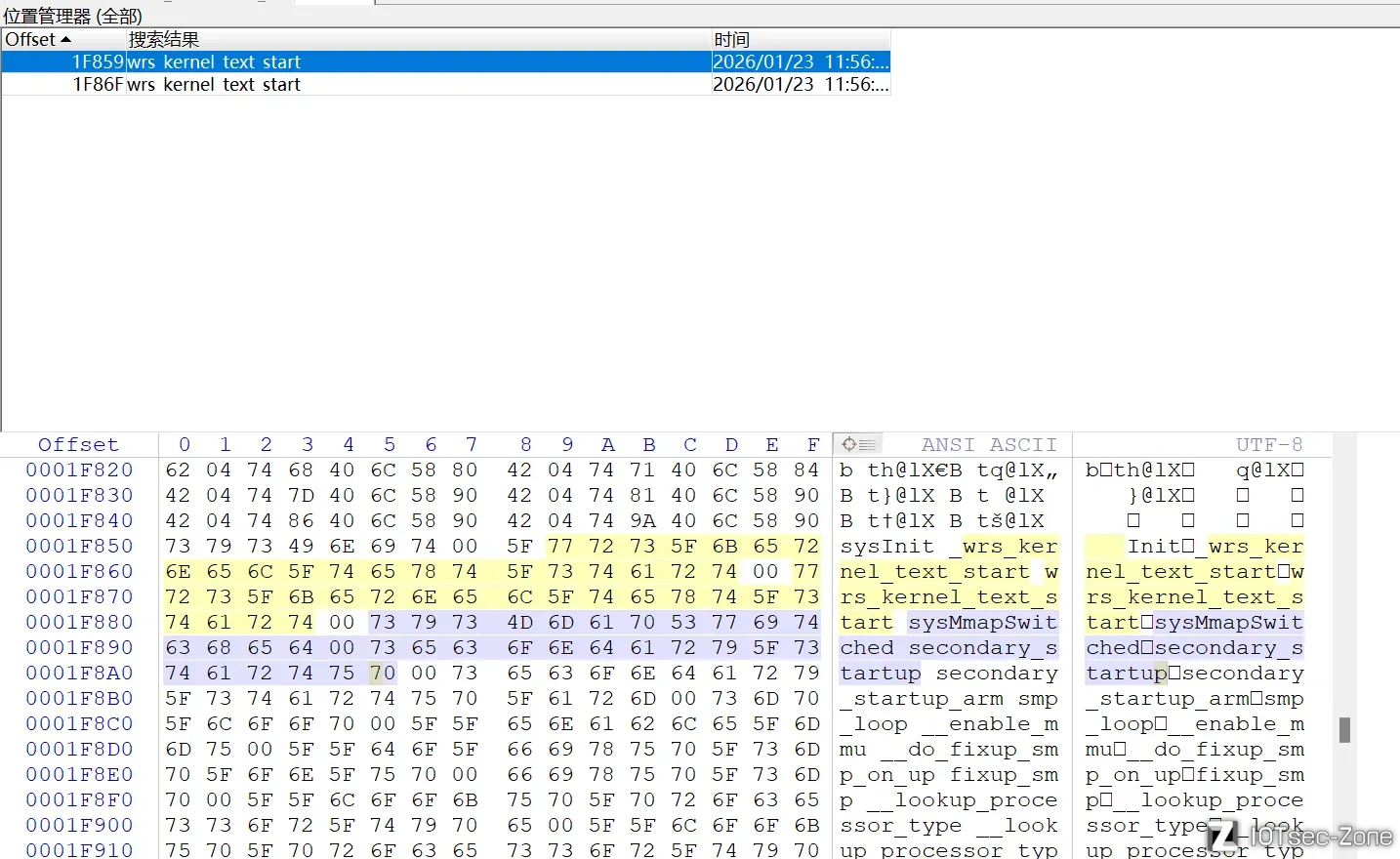

以 _wrs_kernel_text_start 为例： 基准起点 0x1F850 + 条目偏移 0x1F = 0x1F86F。 经验证，该地址准确落在了字符串表的下划线起始位，证明该偏移逻辑是整套符号表文件的核心索引机制。

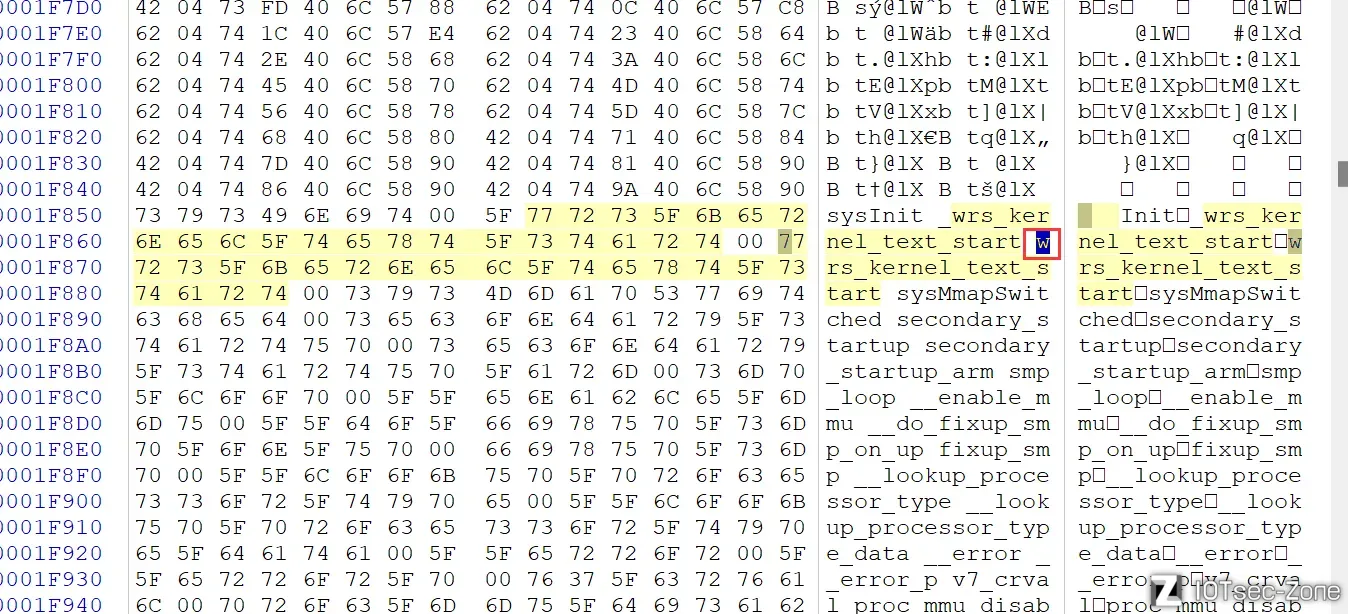

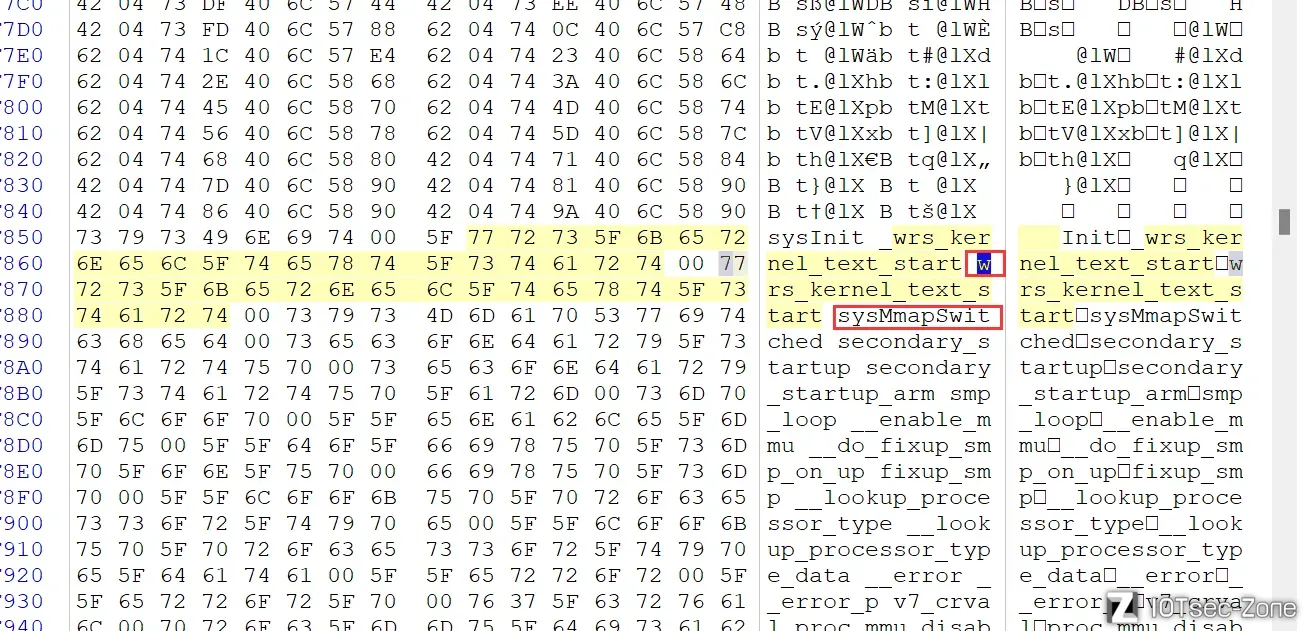

我们能看到光标落在了w处，我们再选一个偏移进行测试。
结果正确的。
2.2.2、验证案例二
根据上一个验证我们接着往下推。
我们很清晰的看到了光标在w处，接下来我们就根据偏移计算下一个符号地址，如果落在了sysMmapSwit的开头，那么我们推论成立。

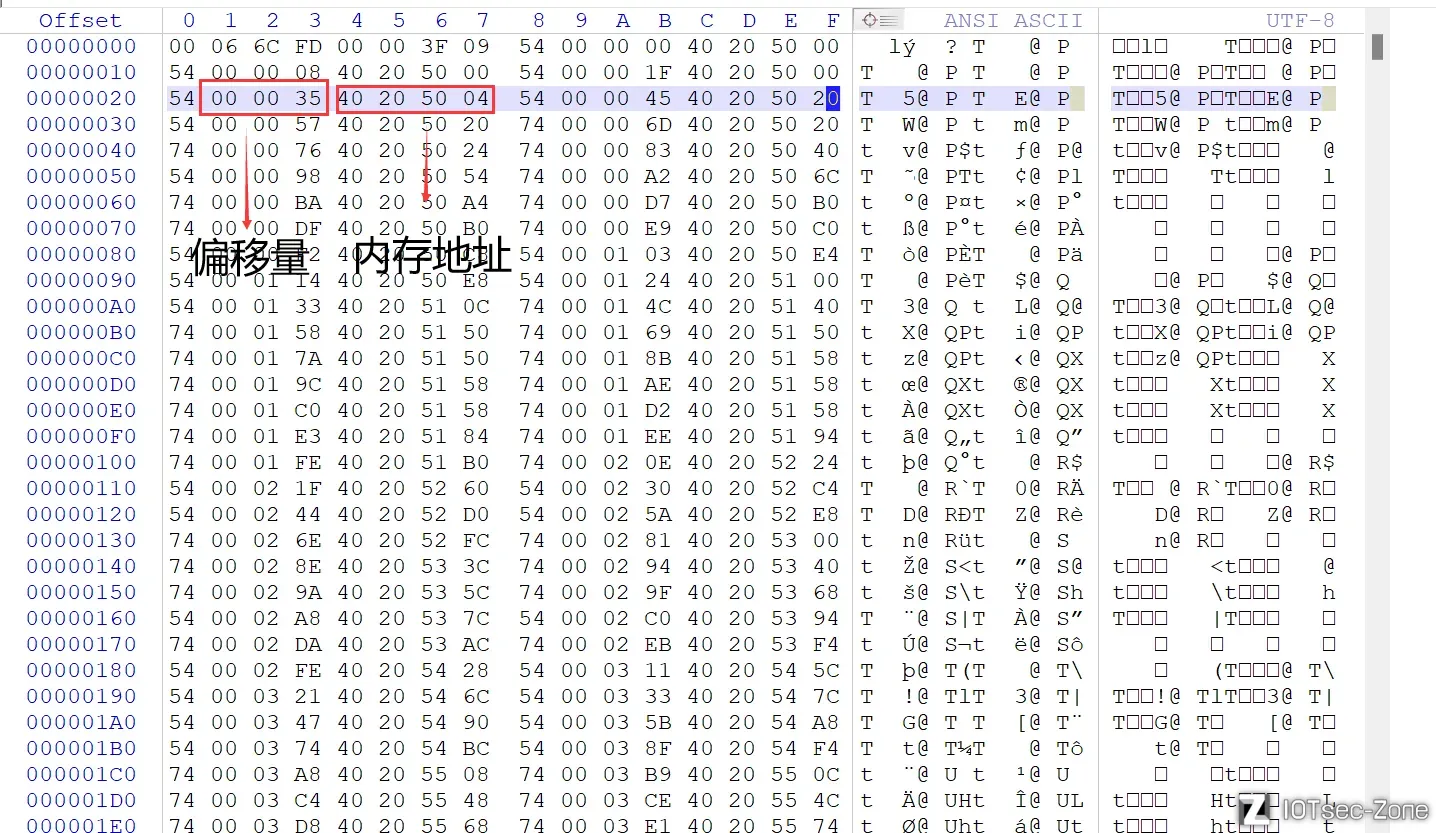

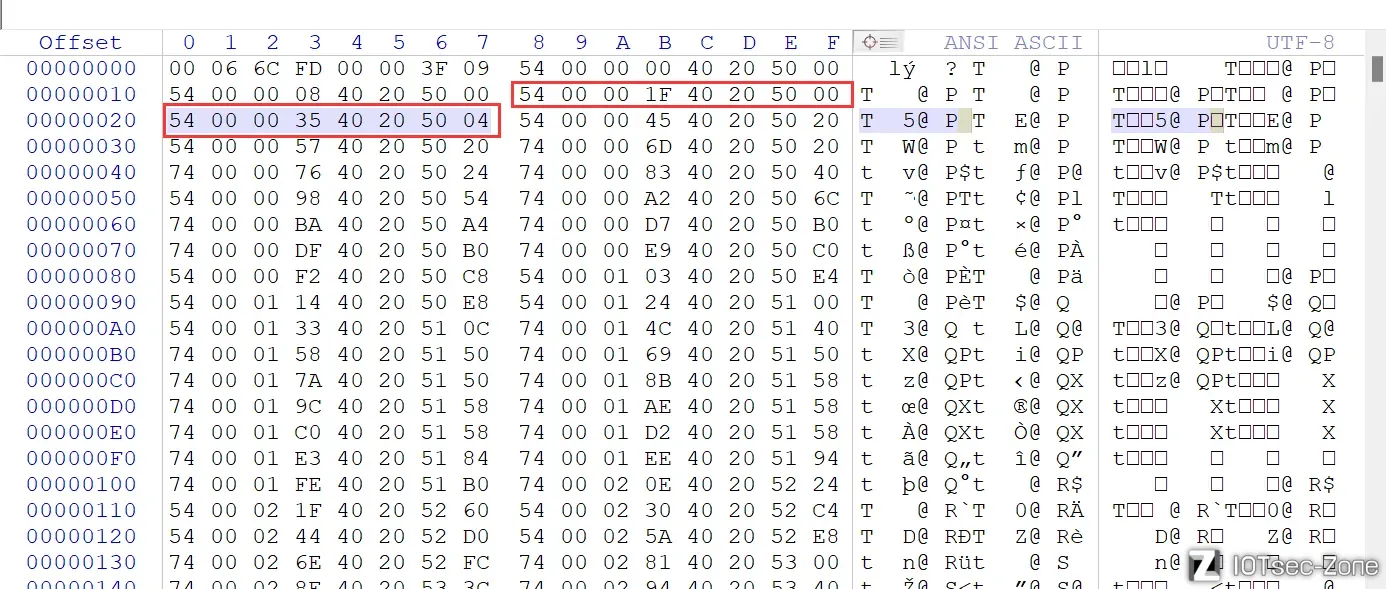

从0x20条目撞击sysMmapSwitch，为了验证8字节双联排结构，我们选取上一个测试偏移和他紧挨着的结构进行测试。
名字偏移量：54 00 00 35（提取：0x35）
内存运行地址：40 20 50 04
基准起点：0x1F850
计算公式：0x1F850 + 0x35 = 0x1F885
至此我们的猜想全部成立。
2.3、结构体猜测
“观察符号条目中的 Flag 字段，我们看到的 54 和 74 本质上是 Symbol Type 的体现。在小端模式下，十六进制显示的 54 实际对应的是 Type 0x05（Global Text，代表全局函数），而 74 对应的是 Type 0x07（Global Data，代表全局变量）。这一特征是我们编写自动化恢复脚本时，区分‘重命名函数’还是‘重命名变量’的核心判据。”
五、字符表恢复
我们了解到了结构就可以写一个脚本恢复，推荐使用Vxhunter进行二开。
其实整个流程就是取出符号表然后导入到内核文件中即可。
参考资料
[1] Yuejin Du, et al. "Dive into VxWorks Based IoT Device: Debug the Undebuggable Device". Black Hat Asia 2019.
