ZTE ZXA10 F411 UART 固件提取

简介

本文记录一次通过 UART 串口、临时网络和 BusyBox 工具链提取 ZTE ZXA10 F411 整片 Flash 固件的过程。目标设备是一台中兴 EPON/ONU 光猫类设备，串口日志显示其运行 U-Boot 1.1.3，Linux 内核为 2.6.21.5，Flash 总容量为 8 MB。这类设备通常系统较旧，工具被厂商裁剪得很厉害，不能默认拥有完整的 dd、chmod、nc、tftp 等命令，因此提取固件的重点不是简单执行一条 dump 命令，而是先确认设备信息、判断 CPU 架构和 Flash 布局，再补充可用工具，最后把完整 Flash 镜像稳定传回电脑。

UART

UART 是嵌入式设备最常见的调试入口。通过 USB-TTL 模块连接主板上的串口引脚后，可以看到完整启动日志，也可以在启动倒计时阶段进入 U-Boot，或者等待系统启动完成后进入 Linux shell。

• U-Boot 阶段：启动早期，提示符通常是 =>，可用 printenv、md.b、tftp、bootm 等命令。
• Linux shell 阶段：系统启动完成后，提示符通常是 / #，可用 cat、ifconfig、wget、busybox 等命令。

两者处于不同阶段，网络参数也不是同一套，Linux 里设置了 br0 并不代表 U-Boot 的 ipaddr、serverip 已经配置好。

U-Boot

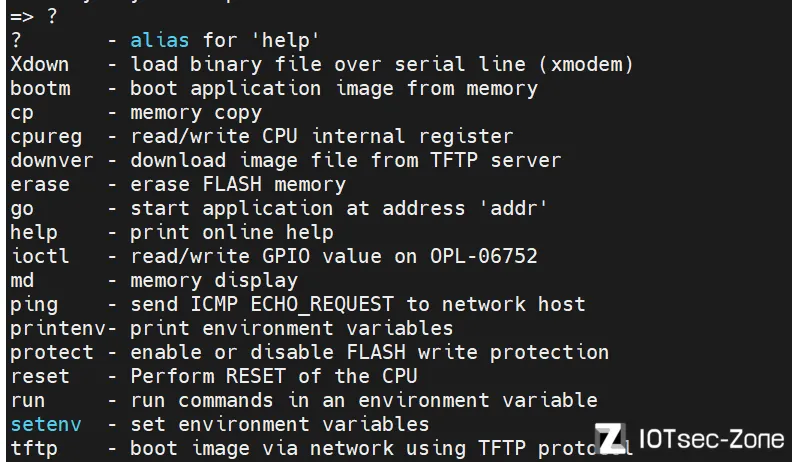

U-Boot 是嵌入式设备常见 bootloader。它负责初始化硬件、加载内核，并将控制权交给 Linux。进入 U-Boot 后，可以查看启动参数、网络参数、Flash 映射地址，也可以通过 md.b 直接显示内存或 Flash 映射区域的数据。本设备 U-Boot 帮助命令如下：

设备识别

串口参数使用常见的 115200 8N1。设备上电后，启动日志可以确认型号和硬件信息：

U-Boot 1.1.3 (Jan 18 2012 - 10:08:14)
Board: ZXA10 F411 V2.0
CPU : 300 MHz
DRAM: 64 MB
Flash: 8 MB

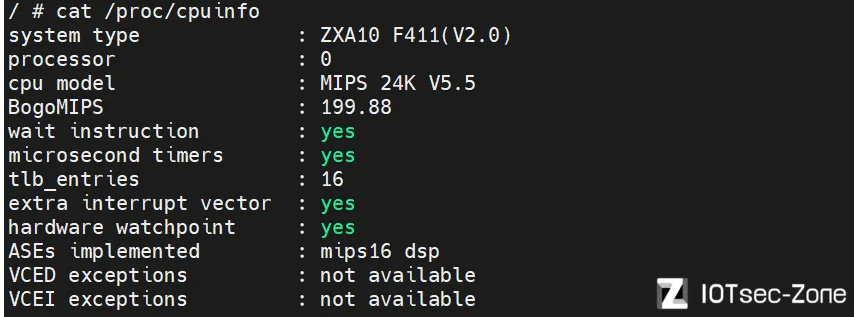

进入 Linux shell 后，通过 /proc/cpuinfo 进一步确认 CPU 架构：

关键字段如下：

system type : ZXA10 F411(V2.0)
cpu model   : MIPS 24K V5.5
BogoMIPS    : 199.88

这说明设备是 MIPS 架构，后续下载外部 BusyBox 时应选择 MIPS 版本。

Flash 在 Linux 中通常通过 MTD 设备暴露。/dev/mtd0 往往表示整片 Flash，其他 mtd1、mtd2 等是按用途划分出的分区。本设备的布局可以整理为：

mtd0: 00800000 00010000 "whole flash"
mtd1: 00020000 00010000 "bootloader"
mtd2: 00010000 00010000 "env"
mtd3: 003b0000 00010000 "kernel_ramfs0"
mtd4: 00060000 00010000 "userconfig"
mtd5: 00010000 00010000 "parameter tags"
mtd6: 003b0000 00010000 "kernel_ramfs1"

其中 mtd0 大小是 0x00800000，也就是 8 MB。如果目标是完整备份固件，最直接的读取对象就是 /dev/mtd0。单独读取 mtd3 或 mtd6 只能拿到某一个 kernel/rootfs 分区，无法覆盖 bootloader、环境变量、配置区和备用镜像。

初始尝试与限制

最开始直接使用原系统命令时会遇到很多限制。原厂 BusyBox 被裁剪过，缺少 dd、chmod、nc、tftp、ftpput 等关键工具。比如直接执行：

dd if=/dev/mtd0 of=/tmp/whole_flash.bin bs=64k

会失败，因为系统里没有 dd。不过原系统里有 cat，所以可以先用下面方式验证 /dev/mtd0 是否可读：

cat /dev/mtd0 > /tmp/whole_flash.bin
ls -l /tmp/whole_flash.bin

如果得到 8388608 字节，说明整片 Flash 可以从 Linux shell 里读出来。但后续还要稳定地把文件传回电脑，原系统自带的网络工具不够完整，所以更稳妥的做法是传入一个功能完整的静态 BusyBox。

这里还需要区分 U-Boot 阶段和 Linux 阶段的传输逻辑。U-Boot 里的 tftp 通常是把文件下载到某个 RAM 地址，例如 tftp a0800000 test.bin，它不是把文件保存到 /tmp。Linux shell 里的 wget 才是从 HTTP 服务下载文件到文件系统路径。

网络打通

使用网线直连电脑和设备，给电脑有线网卡设置静态地址

最终可用配置如下：

电脑端:
IP 地址: 192.168.1.100
子网掩码: 255.255.255.0
默认网关: 留空
DNS: 留空

设备端:
br0: 192.168.1.1
netmask: 255.255.255.0

设备端执行：

ifconfig br0 192.168.1.1 netmask 255.255.255.0 up
ping 192.168.1.100

电脑端能 ping 通 192.168.1.1，设备端也能 ping 通 192.168.1.100 后，说明链路已经通了。Windows 防火墙也要检查，尤其是当前网络被识别为“公用网络”时，HTTP 服务和后续 TCP 接收都可能被拦截。最后使用 8080 端口启动 HTTP 服务，设备端可以正常下载测试文件：

wget http://192.168.1.100:8080/test2.txt -O /tmp/test8080.txt
cat /tmp/test8080.txt

确认设备端能从电脑下载小文件，再传 BusyBox 和传固件。

BusyBox 工具

下载地址：https://busybox.net/downloads/binaries/

电脑端准备 busybox-mips 后，在文件所在目录启动 HTTP 服务：

python -m http.server 8080 --bind 0.0.0.0

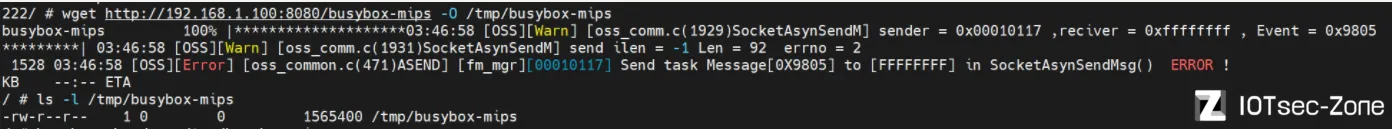

设备端下载：

wget http://192.168.1.100:8080/busybox-mips -O /tmp/busybox-mips
ls -l /tmp/busybox-mips

下载成功后文件大小约为：

1565400 /tmp/busybox-mips

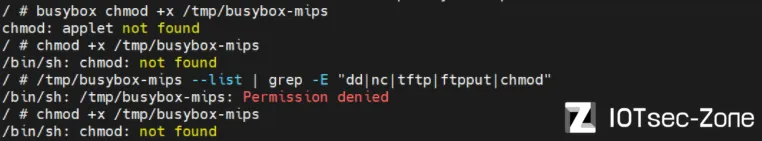

这里出现一个关键问题：系统没有 chmod，无法直接给 /tmp/busybox-mips 添加执行权限。下面几种尝试都会失败：

busybox chmod +x /tmp/busybox-mips
chmod +x /tmp/busybox-mips
/tmp/busybox-mips

典型报错如下：

chmod: applet not found
/bin/sh: chmod: not found
Permission denied

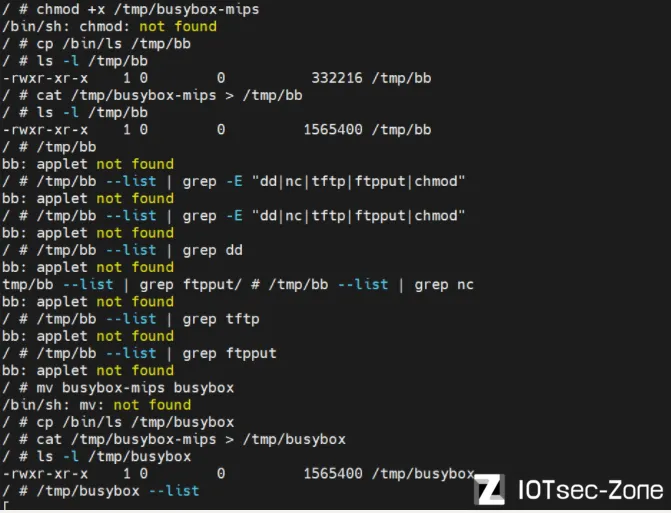

解决思路是利用已有可执行文件的权限。先复制一个本来就有执行权限的文件，再用 cat 覆盖它的内容。文件权限会保留下来，内容则变成新的 BusyBox。第一次命名为 /tmp/bb 时失败，原因是 BusyBox 会根据 argv[0] 判断 applet 名称，叫 bb 时它会尝试寻找名为 bb 的 applet，于是报 bb: applet not found。正确做法是把文件命名为 /tmp/busybox：

cp /bin/ls /tmp/busybox
cat /tmp/busybox-mips > /tmp/busybox
ls -l /tmp/busybox

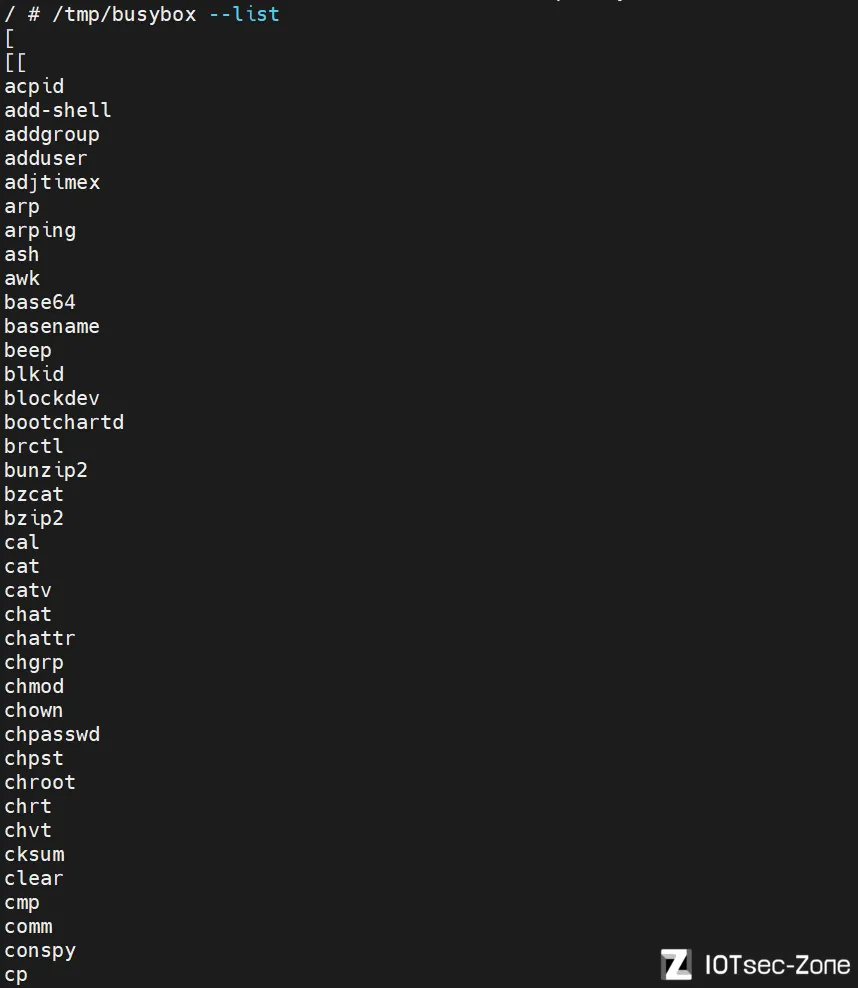

/tmp/busybox --list

此时 /tmp/busybox --list 能正常列出大量 applet，说明新的 BusyBox 已经可以执行。继续确认关键工具：

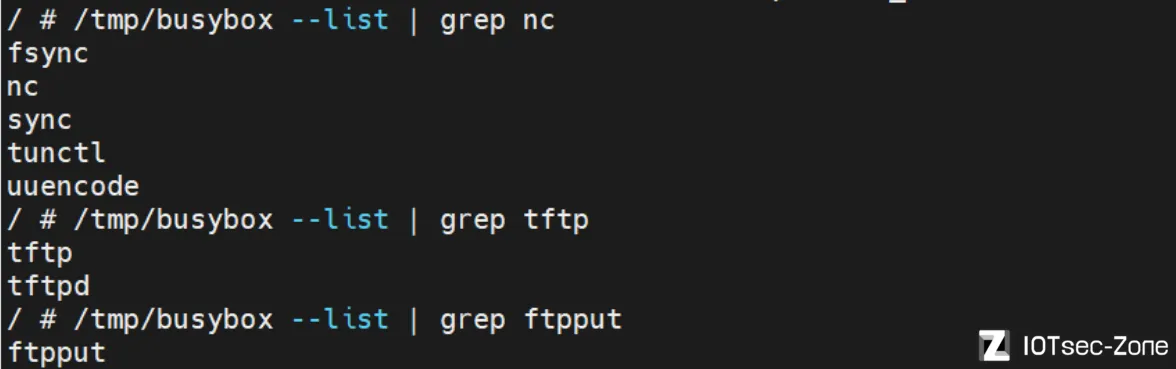

/tmp/busybox --list | grep nc
/tmp/busybox --list | grep tftp
/tmp/busybox --list | grep ftpput

结果包含：

nc
tftp
ftpput

到这一步，后续读取和回传固件所需的工具已经准备好了。

固件导出

使用新 BusyBox 的 dd 读取整片 Flash：

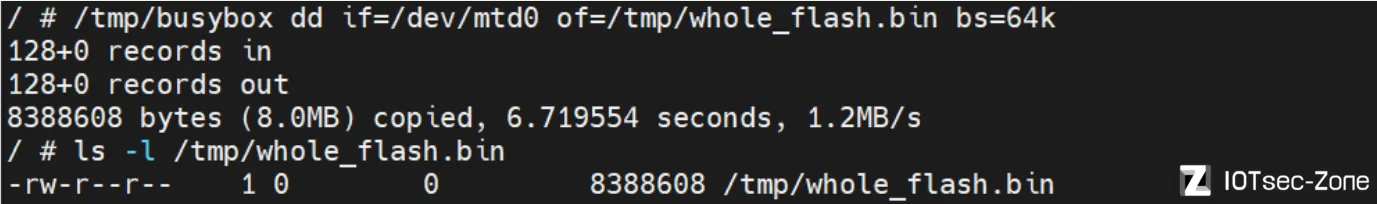

/tmp/busybox dd if=/dev/mtd0 of=/tmp/whole_flash.bin bs=64k
ls -l /tmp/whole_flash.bin

成功输出：

128+0 records in
128+0 records out
8388608 bytes (8.0MB) copied, 6.719554 seconds, 1.2MB/s

生成文件大小为：

8388608 /tmp/whole_flash.bin

这里的 8388608 字节正好等于 8 MB，与启动日志和 /proc/mtd 中的 mtd0 大小一致，说明 /tmp/whole_flash.bin 是整片 Flash 的完整镜像。

固件回传与校验

固件已经在板子的 /tmp 里生成，下一步是回传到电脑。Windows PowerShell 默认没有 nc，直接执行：

nc -l -p 4444 > zxa10_whole_flash.bin

会提示无法识别 nc。因此电脑端改用 Python TCP 接收脚本 recv_flash.py，监听 4444 端口，把收到的数据保存为 zxa10_whole_flash.bin，并按进度打印接收字节数。

import socket
from pathlib import Path

HOST = "0.0.0.0"
PORT = 4444
OUT = Path("zxa10_whole_flash.bin")
EXPECTED = 8 * 1024 * 1024

def main() -> None:
    with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as server:
        server.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)
        server.bind((HOST, PORT))
        server.listen(1)
        print(f"listening on {HOST}:{PORT}")
        conn, addr = server.accept()
        print(f"connected from {addr[0]}:{addr[1]}")
        total = 0
        with conn, OUT.open("wb") as f:
            while True:
                chunk = conn.recv(65536)
                if not chunk:
                    break
                f.write(chunk)
                total += len(chunk)
                if total % (512 * 1024) < len(chunk):
                    print(f"received {total}/{EXPECTED}")
        print(f"saved {total} bytes to {OUT}")
        if total != EXPECTED:
            print(f"warning: expected {EXPECTED} bytes")

if __name__ == "__main__":
    main()

电脑端运行：

python .\recv_flash.py

设备端发送：

/tmp/busybox nc 192.168.1.100 4444 < /tmp/whole_flash.bin

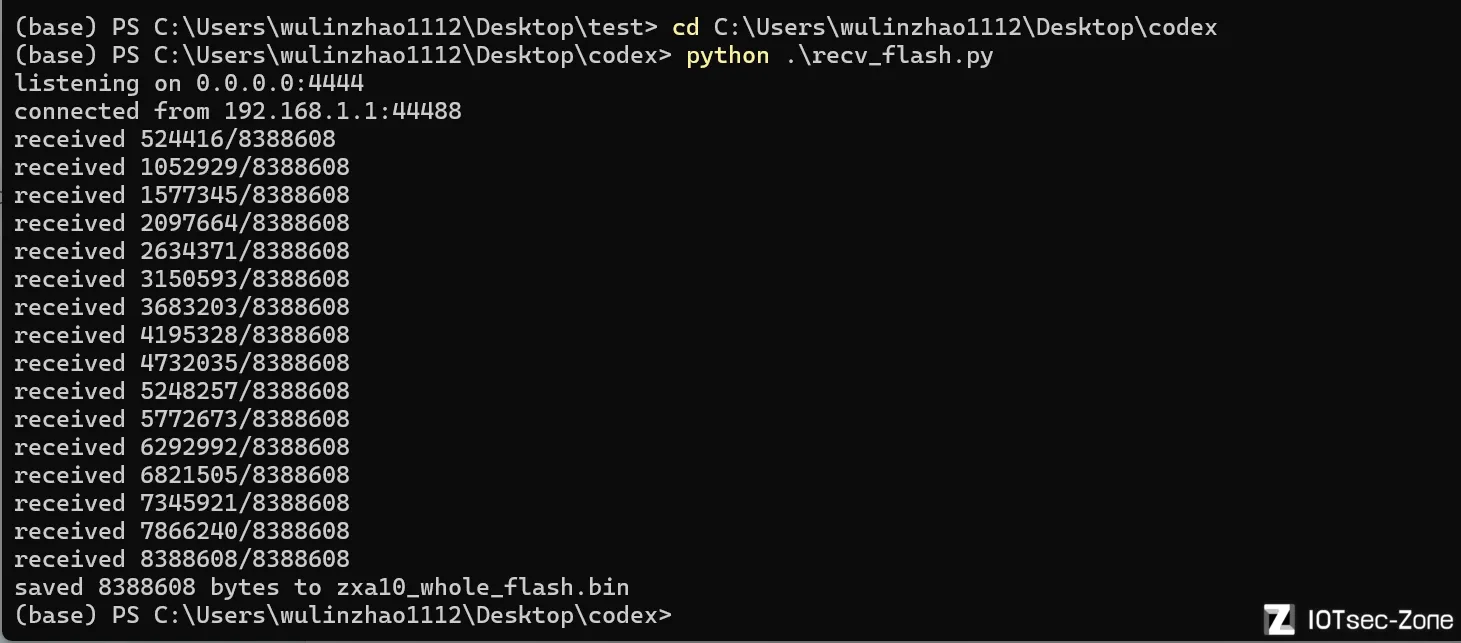

电脑端最终显示：

listening on 0.0.0.0:4444
connected from 192.168.1.1:44488
received 8388608/8388608
saved 8388608 bytes to zxa10_whole_flash.bin

大小应为：

8388608 bytes

还可以用头部数据做一次简单校验。传回电脑的文件头部应当和 U-Boot 阶段 md.b b0000000 看到的 Flash 起始内容一致：

10 00 00 ff 00 00 00 00 10 00 00 fd ...

这个校验能证明文件确实从 Flash 起始位置开始，而不是某个偏移错误的片段。

binwalk 初步分析

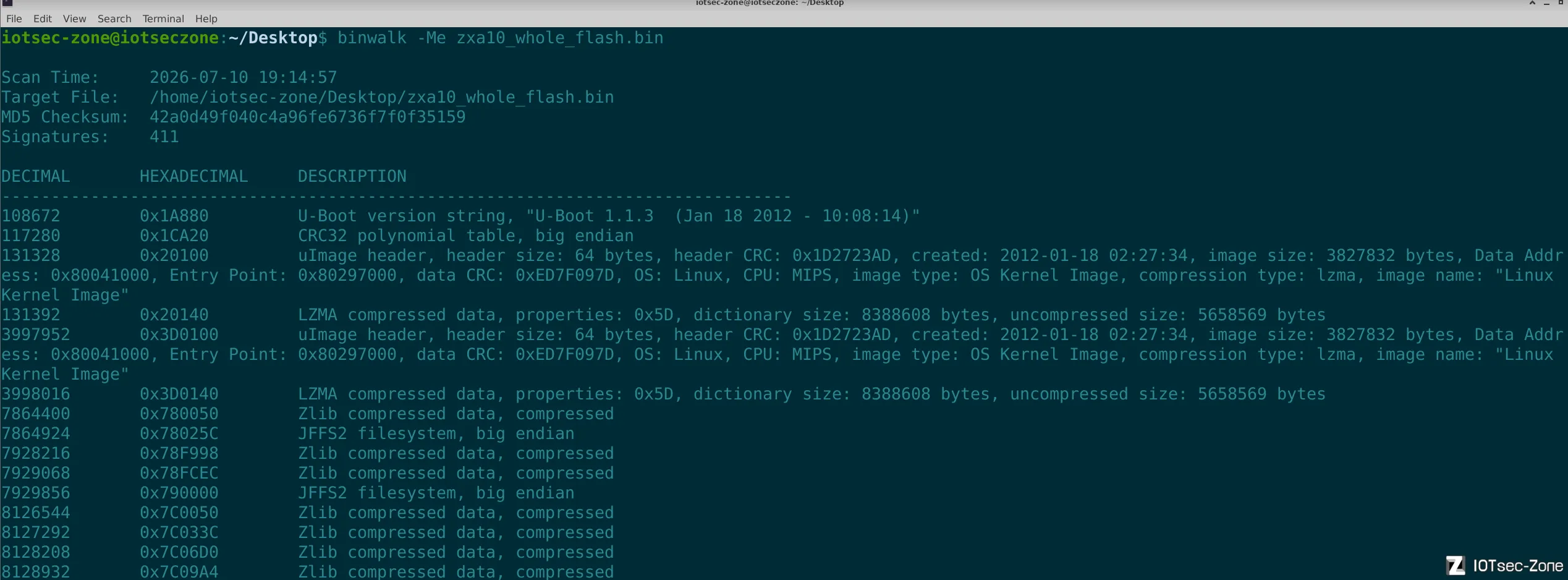

拿到固件后，在 Ubuntu 中用 binwalk 初步识别：

binwalk -Me zxa10_whole_flash.bin

关键偏移如下：

0x01A880  U-Boot version string
0x020100  uImage header, kernel_ramfs0
0x020140  LZMA compressed data
0x3D0100  uImage header, kernel_ramfs1
0x3D0140  LZMA compressed data
0x780000  userconfig / JFFS2 区域附近
0x790000  JFFS2 filesystem, big endian

结合 /proc/mtd，整片 Flash 可以整理为：

0x000000 - 0x020000  bootloader
0x020000 - 0x3D0000  kernel_ramfs0
0x3D0000 - 0x780000  kernel_ramfs1
0x780000 - 0x7E0000  userconfig
0x7E0000 - 0x7F0000  parameter tags
0x7F0000 - 0x800000  env

这说明该设备存在双镜像结构，即 kernel_ramfs0 和 kernel_ramfs1 两套系统区域。很多光猫和路由器会使用这种布局做升级回滚：升级时写入备用分区，启动成功后切换环境变量；如果启动失败，则回退到另一套镜像。

后续分析可以先用 strings 搜索账号、路径、服务名和版本信息，再用 binwalk -e 或手工 LZMA 解压分析内核和 rootfs。对 JFFS2 区域可以尝试 jefferson、binwalk 或 Linux MTD 工具。如果要逆向二进制程序，需要根据 CPU 信息选择 MIPS big-endian 配置，再放入 IDA Pro、Ghidra 分析。

结论

该 ZXA10 F411 V2.0 可以通过 UART 进入 Linux shell，利用临时网络下载 MIPS 版 BusyBox，通过权限继承绕过缺少 chmod 的限制，再用 dd 读取 /dev/mtd0，最后通过 nc 把完整 8 MB Flash 镜像回传到电脑。最终得到的 zxa10_whole_flash.bin 大小正确，头部与 U-Boot 中 md.b 看到的 Flash 起始内容一致，binwalk 也能识别出 U-Boot、双 uImage、LZMA 压缩数据和 JFFS2 区域，说明固件提取成功。
